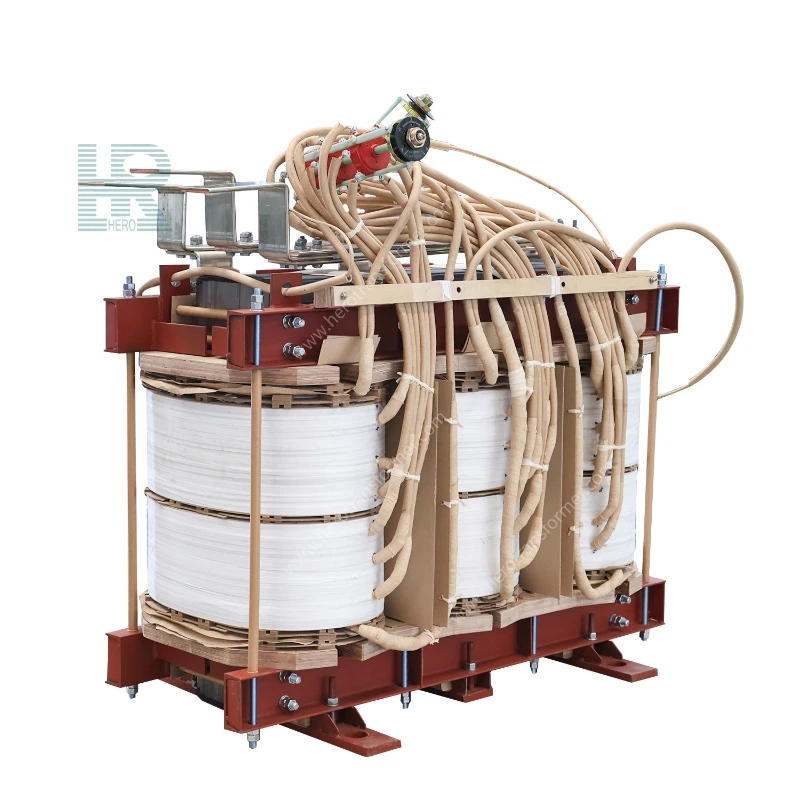

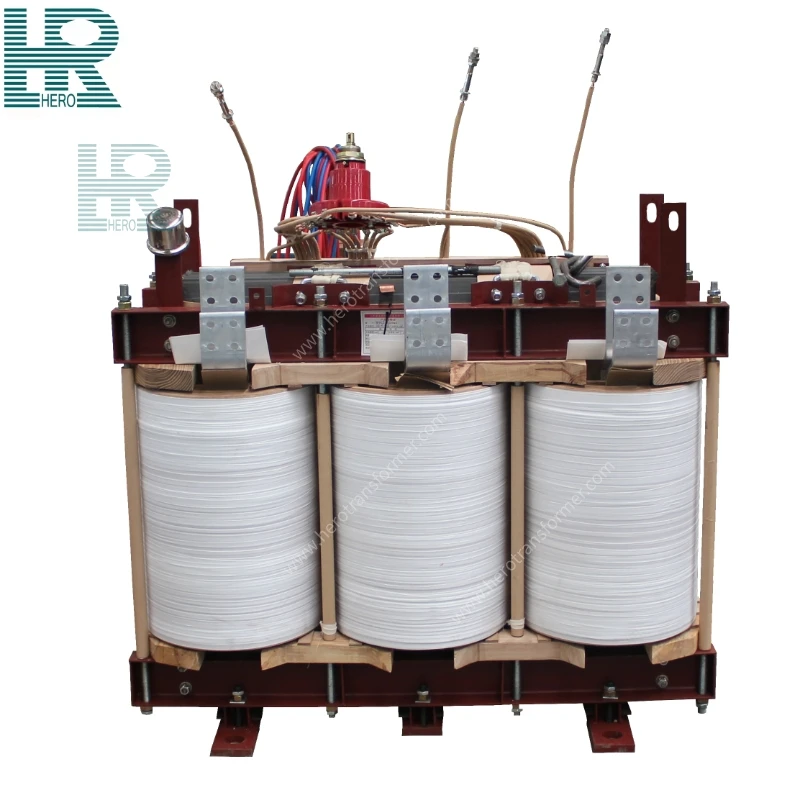

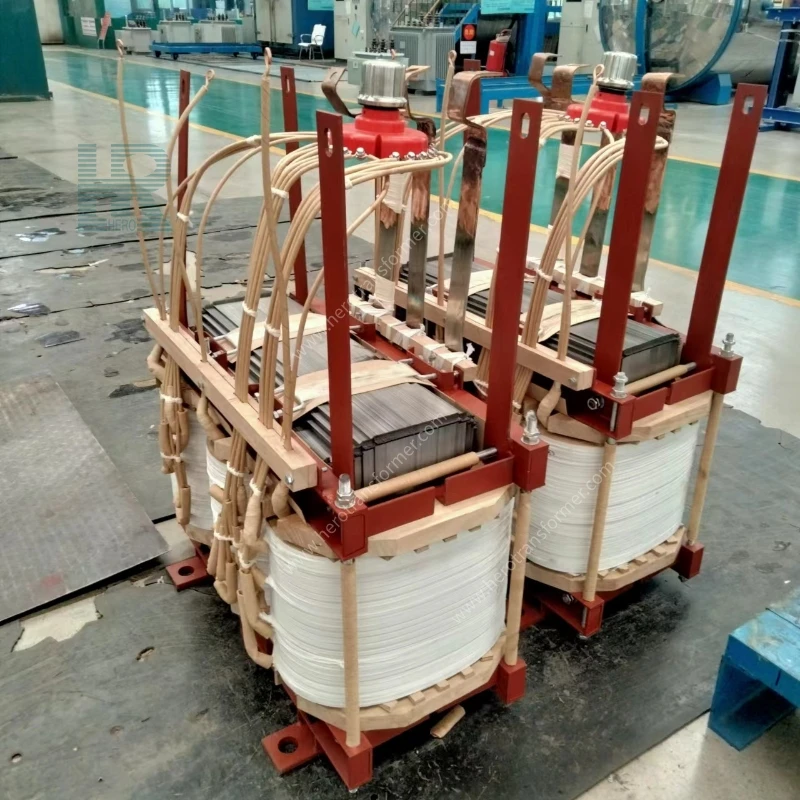

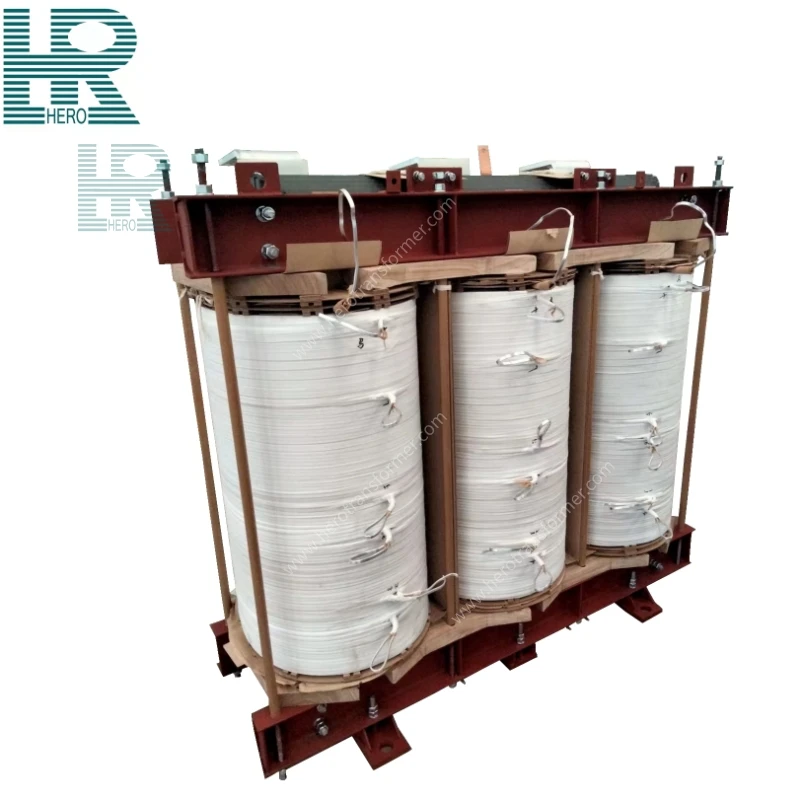

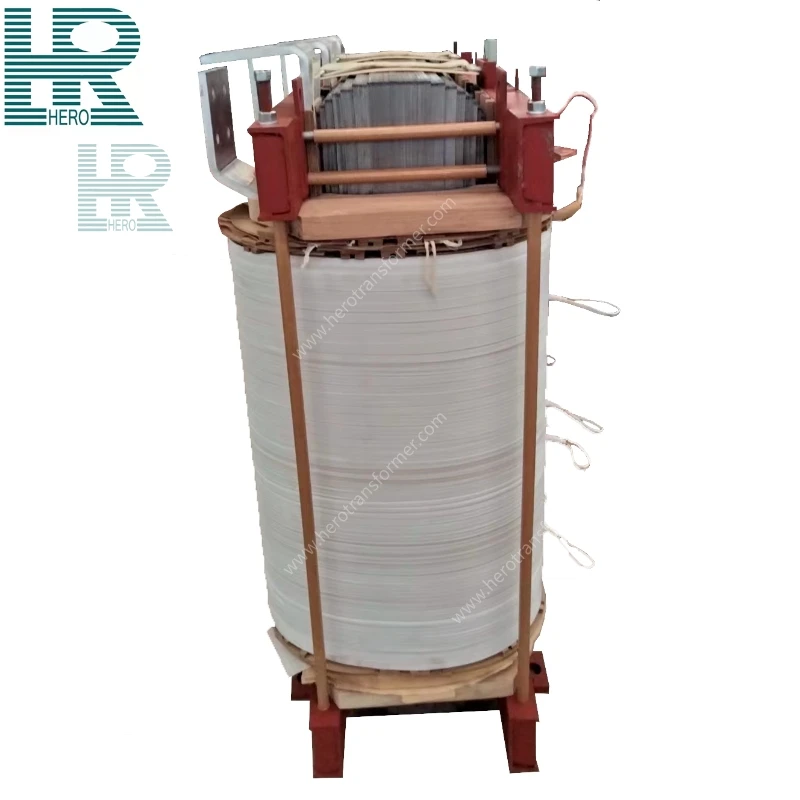

Conjunto de bobina y núcleo de transformador sumergido en aceite
Este conjunto universal de núcleo y bobina de transformador sumergido en aceite es el conjunto electromagnético central para diversos transformadores de potencia y distribución sumergidos en aceite. Integra el núcleo, los devanados de alta y baja tensión, el soporte de aislamiento, las derivaciones de cables y la estructura de sujeción general en un solo conjunto. Las capacidades varían de 30 kVA a 31500 kVA, adaptables a múltiples niveles de voltaje de 6 a 110 kV, compatibles con redes eléctricas nacionales y proyectos de exportación de 50/60 Hz en el extranjero. Se puede utilizar para instalaciones de transformadores nuevos o como reemplazo de transformadores más antiguos durante revisiones. Todo el proceso implica inmersión en aceite secado al vacío, lo que da como resultado bajas pérdidas, resistencia a cortocircuitos y bajo ruido de funcionamiento, cumpliendo con los estándares principales como GB1094, IEC y ANSI.
| Capacidad | 30kVA ~ 31.500kVA |
| Alto voltaje | 6 kV / 10 kV / 35 kV / 110 kV y 7,2 kV / 13,8 kV / 24,94 kV / 34,5 kV |
| Bajo voltaje | 0,4 kV/0,69 kV/208Y/120V/277/480V, etc. |
| Frecuencia | 50 Hz / 60 Hz (Seleccionable) |
| Regulación de voltaje | ±2×2,5% (5 tomas), cambio de tomas fuera del circuito (sin carga) |
| Grupo de conexión | Dyn11, Yyn0 |
| Clase de aislamiento | Clase A (105 ℃) |
Se encuentran disponibles opciones duales de eficiencia energética (alta y baja pérdida), compatibles con la eficiencia energética de Nivel 1 y los estándares de ahorro de energía del DOE en el extranjero;
Se encuentran disponibles opciones duales de eficiencia energética (alta y baja pérdida), compatibles con la eficiencia energética de Nivel 1 y los estándares de ahorro de energía del DOE en el extranjero;
El proceso de impregnación con aceite al vacío proporciona un amplio margen de aislamiento, adecuado para entornos costeros y exteriores con niebla salina y alta humedad;
El circuito de aceite de disipación de calor diseñado racionalmente garantiza un control estable del aumento de temperatura y extiende la vida útil general del transformador;
El tamaño, el voltaje, la impedancia y la frecuencia se pueden personalizar para adaptarse a transformadores de distribución, subestaciones prefabricadas y nuevos transformadores elevadores de energía.
1. Básico (dos opciones disponibles)
Núcleo de acero al silicio granulado de alta calidad: acero al silicio grabado con láser de 0,18~0,30 mm, estructura escalonada de cinco/tres columnas totalmente inclinada a 45°, pérdida sin carga entre un 15% y un 28% menor, baja corriente de excitación, sujeción segura, resistente a golpes y vibraciones.
Núcleo amorfo a base de hierro (versión de ahorro de energía): tira amorfa ultrafina de 0,025 mm, pérdida sin carga entre un 50% y un 75% menor que el acero al silicio ordinario, menor aumento de temperatura, menor ruido, adecuado para funcionamiento con carga ligera y a largo plazo.
2. Devanados de alta y baja tensión
Bobinado de lámina totalmente de cobre: lámina de cobre sin oxígeno de alta pureza T2, enrollada en lámina y soldada con arco de argón, amperios-vueltas equilibrados, fuerte resistencia a cortocircuitos;
Bobinado de Papel de Aluminio: Solución económica, liviana, con juntas de transición cobre-aluminio anticorrosión.
3. Sistema de aislamiento
El papel aislante resistente a altas temperaturas de grado F/H, el cilindro aislante y las tiras de soporte de fibra de vidrio forman un canal completo de disipación de calor y aislamiento, compatible con aceite mineral y aceite de éster natural FR3, con baja descarga parcial y resistencia al envejecimiento.
1. Material del núcleo: Hoja de acero al silicio de grano orientado laminada en frío, hoja de acero al silicio de aleación amorfa, densidad de flujo magnético de la hoja de acero al silicio
2. Material de bobinado: Cobre o aluminio
3. Personalización de alto y bajo voltaje.
4. Personalización del cambiador de toques
5. Personalización basada en los dibujos proporcionados, adaptándose a los tanques de aceite existentes del cliente.
Transformadores de distribución sumergidos en aceite urbanos y rurales, subestaciones tipo caja tipo europeo/americano, transformadores elevadores de almacenamiento de energía fotovoltaica, transformadores industriales especiales sumergidos en aceite, transformadores de exportación al extranjero, piezas de repuesto para revisión de equipos eléctricos.
