Tanques transformadores de alto sellado personalizados
Nuestra empresa puede producir tres estructuras principales de tanques para transformadores sumergidos en aceite: tanques para transformadores tipo placa, tanques para transformadores corrugados y tanques para transformadores tipo pedestal. Estos son compatibles con todos los niveles de voltaje (10 kV, 35 kV, 110 kV) y varios transformadores sumergidos en aceite (30 kVA a 120 MVA), incluidos cambiadores de tomas sin carga y cambiadores de tomas con carga. Se pueden utilizar para el montaje de transformadores nuevos, el reemplazo de tanques viejos, actualizaciones de equipos y proyectos de exportación personalizados. Los tres tipos de tanques de aceite cumplen con los estándares internacionales de fabricación GB1094 e IEC60076, integrando almacenamiento de aceite, capacidad de carga, instalación de disipación de calor, protección exterior y sellado y estanqueidad. Todos los tanques se someten a múltiples pruebas de presión de estanqueidad antes de salir de la fábrica, lo que los hace adecuados para diversos escenarios, incluidas redes eléctricas nacionales, empresas industriales y mineras, almacenamiento de energía fotovoltaica y eólica y proyectos de distribución de energía para exportación en el extranjero.
Las fugas se controlan mediante mecanismos estructurales, de soldadura y de prueba de presión, lo que reduce los costos posteriores de mantenimiento y reposición.
Previene la deformación y el abultamiento durante el levantamiento, el transporte y la operación en condiciones hidráulicas/de vacío.
Adecuado para condiciones operativas complejas, como entornos interiores, costeros, químicos y de gran altitud.
Adaptable a diferentes métodos de enfriamiento, estabilizando el aumento de temperatura del transformador.
Adecuado para proyectos nacionales y exportaciones al exterior.
La conexión a tierra completa y las esquinas redondeadas eliminan los riesgos de seguridad de instalación y operación.
| Niveles de voltaje aplicables | Serie completa de transformadores sumergidos en aceite de 10 kV, 35 kV, 110 kV |
| Rango de capacidad cubierto | • Tanque corrugado: 30 kVA ~ 2.500 kVA • Tanque de placas: 30 kVA ~ 120 MVA • Tanque prefabricado estilo americano: 30 kVA ~ 5.000 kVA (capacidad estándar de exportación) |
|
Configuraciones opcionales |
1. Tipo de estructura: Tanque prefabricado integrado corrugado, tipo campana, tipo barril, estilo americano; 2. Material del cuerpo principal: acero al carbono Q235-B/acero de alta resistencia Q345/acero inoxidable 304; 3. Método de enfriamiento: enfriamiento por aire natural ONAN, enfriamiento por aire forzado ONAF, enfriamiento por aire con circulación forzada de aceite ODAF; 4. Solución de sellado: Sello EPDM ordinario, sello resistente al aceite de caucho fluorado; 5. Resistencia a la corrosión: revestimiento anticorrosión para exteriores estándar, revestimiento anticorrosión costero de alta resistencia. |
Descripción general de los escenarios aplicables
Transformadores de distribución pequeños y medianos de 10 kV, mejoras de redes eléctricas rurales y transformadores incorporados en subestaciones prefabricadas convencionales;
Tanques de aceite tipo placa
transformadores de distribución de gran capacidad de 10 kV, transformadores principales de subestaciones de 35 kV/110 kV, transformadores elevadores de centrales eléctricas y subestaciones elevadoras de nueva energía a gran escala;
Tanques de petróleo de subestaciones prefabricadas de estilo americano
transformadores tipo pedestal estilo americano exportados a América del Norte y proyectos compactos de distribución de paisajes urbanos al aire libre;
Necesidades generales
Coincidencia de juegos completos de fábrica de transformadores, reemplazo de tanques de aceite antiguos para unidades de mantenimiento de energía y renovación y reacondicionamiento de equipos.

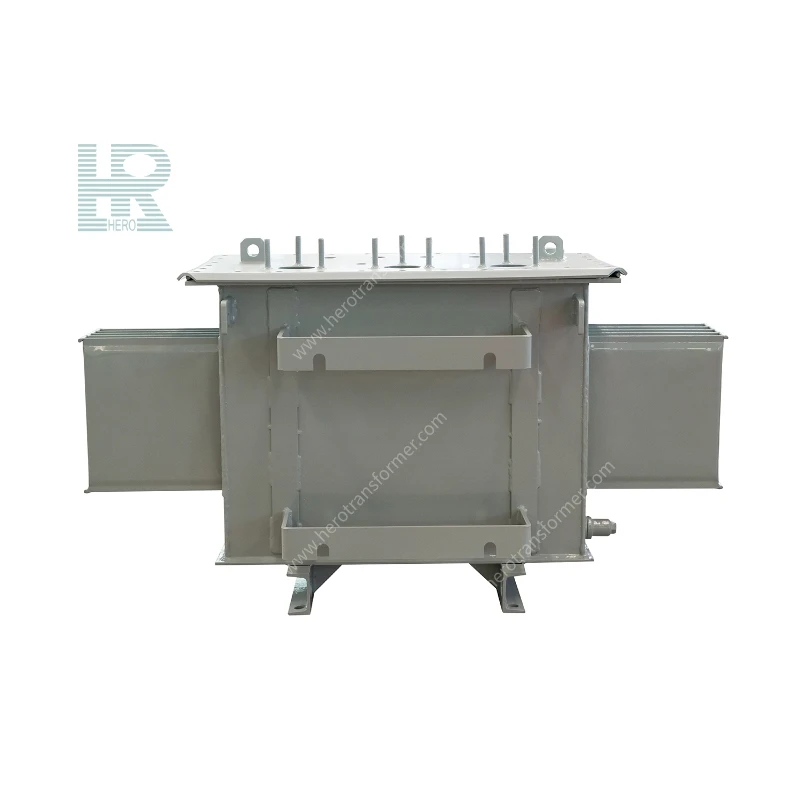

1. Tanque transformador tipo placa
Posicionamiento de aplicaciones
Se utiliza principalmente en transformadores de distribución de mediana y gran capacidad y transformadores principales de alto voltaje de 35 kV/110 kV, adecuados para escenarios con gran capacidad, alto voltaje, altos requisitos de disipación de calor y alta frecuencia de mantenimiento.
Configuración del material principal
• Material estándar: placa de acero al carbono Q235-B, espesor de pared de 4 a 12 mm; los modelos de alto voltaje de gran capacidad utilizan placa de acero de alta resistencia y baja aleación Q345; La placa de acero inoxidable 304 es opcional para ambientes corrosivos.
• Sellado: EPDM Juntas de caucho EPDM resistentes al aceite; Hay sellos de caucho fluorado disponibles para aplicaciones de alta gama, combinados con pernos galvanizados en caliente de alta resistencia.
Ventajas Estructurales y Tecnológicas:
1. El moldeado por flexión de una sola pieza proporciona una rigidez extremadamente alta, capaz de soportar la presión negativa del vacío, la presión interna del aceite y el impacto del transporte marítimo/terrestre de larga distancia sin deformación;
2. Dos estructuras disponibles: tapa acampanada y tapa integral en forma de barril. La cubierta en forma de campana se puede levantar en su totalidad, lo que facilita el desmontaje y el mantenimiento de las bobinas y núcleos internos; la tapa en forma de barril tiene menos soldaduras, lo que reduce el riesgo de fugas;
3. Bridas preinstaladas para la instalación de radiadores externos en la pared del tanque, compatibles con radiadores con aletas, que ofrecen una expansión flexible de la disipación de calor y adaptabilidad a varios métodos de enfriamiento como ONAN, ONAF y ODAF;
4. Soldadura completa de doble cara de soldaduras principales; pruebas con penetrantes de soldaduras críticas; la brida de la cubierta utiliza una estructura de doble sello con tope, combinada con pruebas de fugas de vacío y pruebas de presión de nitrógeno, lo que garantiza un excelente rendimiento de prevención de fugas de aceite;
5. Recubrimiento anticorrosión multicapa por dentro y por fuera; el revestimiento anticorrosión y resistente al aceite de la pared interior no contamina el aceite del transformador; la pared exterior es resistente a la intemperie y al óxido, lo que garantiza una larga vida útil al aire libre. Aplicaciones típicas: transformadores de distribución de gran capacidad de 10 kV, transformadores principales de subestaciones de 35 kV/110 kV, transformadores elevadores de plantas de energía

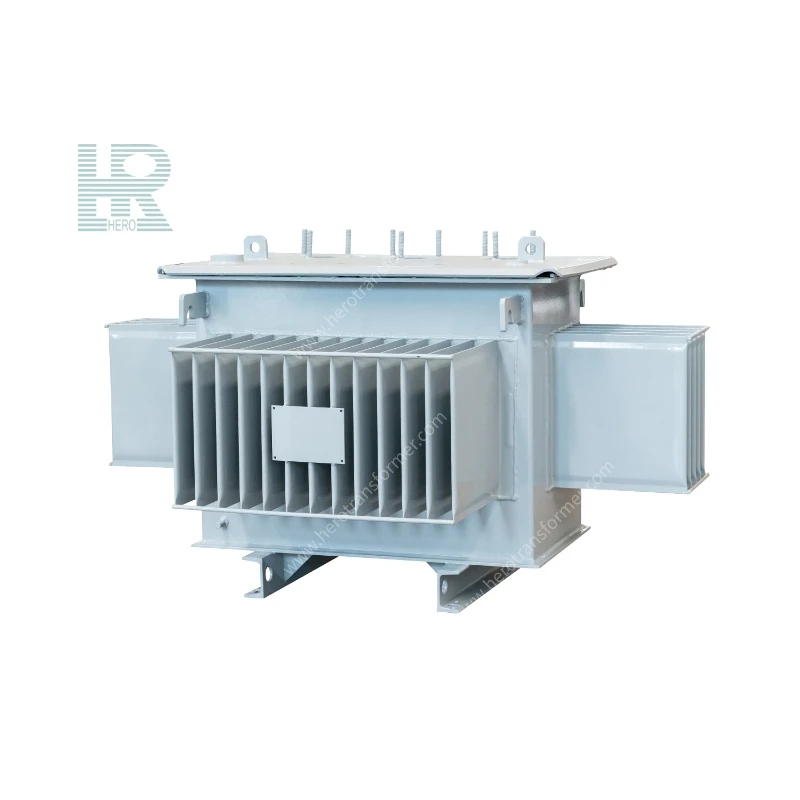

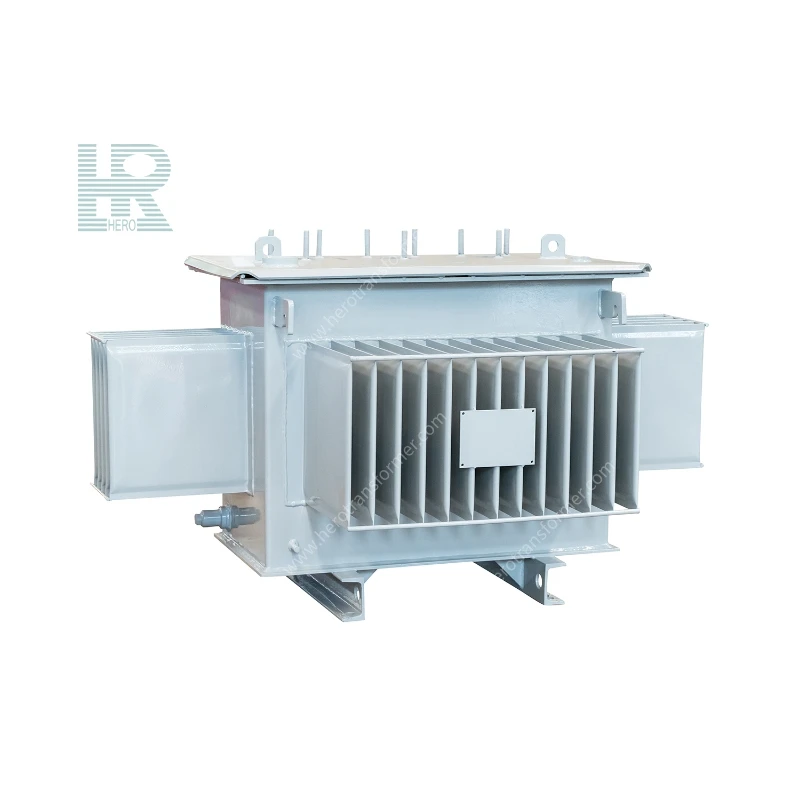

2. Tanque de transformador corrugado
Posicionamiento de la aplicación: Estructura convencional para transformadores de distribución de 10 kV de pequeña capacidad. Estructura compacta, no requiere disipador de calor externo, adecuada para subestaciones prefabricadas compactas, distribución de energía comunitaria y actualizaciones de redes eléctricas rurales.
Configuración del material principal: El cuerpo principal está hecho de placa de acero laminada en frío, doblada y estampada en una pared corrugada, material Q235. El diseño del espesor de la pared corrugada cumple con los requisitos de compensación elástica; Equipado con juntas de sellado resistentes al aceite y sujetadores galvanizados.
Ventajas estructurales y tecnológicas

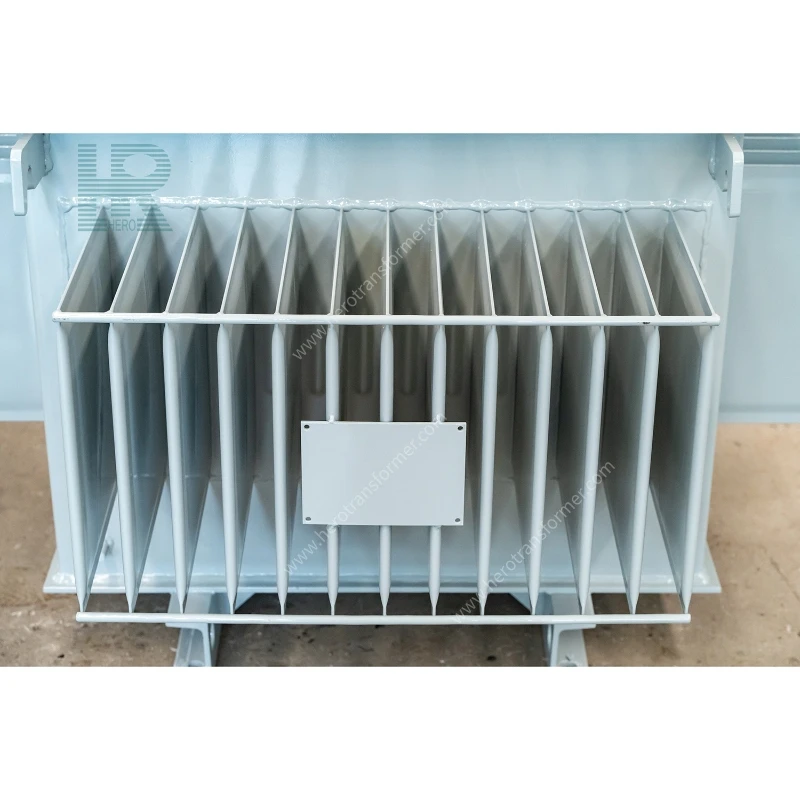

1. Pared de disipación de calor corrugada estampada de una sola pieza, que utiliza corrugación para compensar la expansión y contracción térmica del aceite del transformador, lo que elimina la necesidad de un conservador de aceite externo, lo que resulta en un tamaño y espacio total más pequeños;
2. Menos soldaduras, soldadura integral, alta eficiencia de producción y menor costo;
3. Estructura simple, sellado confiable, prueba de hermeticidad aprobada en fábrica y fácil mantenimiento diario;
4. Aspecto limpio y estéticamente agradable, adecuado para la producción en masa de transformadores de distribución estandarizados.
Compatibilidad típica: Transformadores de distribución convencionales de 30 kVA～2500 kVA 10 kV, transformadores de distribución incorporados en subestaciones tipo pedestal
3. Tanque transformador tipo pedestal americano
Posicionamiento de la aplicación: Personalizado para transformadores de distribución tipo pedestal enterrados/exteriores de estilo americano, utilizados principalmente para los mercados de exportación de América del Norte, distribución de energía en paisajes urbanos y puntos de distribución compactos en carreteras en áreas residenciales.
Configuración del material principal: placa de acero Q235 engrosada, integralmente sellada y soldada, lo que garantiza una alta resistencia general; Revestimiento anticorrosión para exteriores de alta resistencia, diseño de estructura de sellado reforzada, adecuado para funcionamiento a largo plazo en exteriores en cualquier clima.
Ventajas Estructurales y Tecnológicas:
1. Estructura integral, completamente sellada y con un diseño compacto, que integra fusibles, cambiadores de tomas, compartimentos de bujes y cámaras de aceite dentro de la misma carcasa del tanque;
2. Protección completamente cerrada, resistente a la lluvia, al polvo y a los impactos, lo que permite la instalación exterior directa en el piso sin una sala de distribución separada;
3. Estructura de compartimento independiente reservada internamente, que separa las cámaras de alto y bajo voltaje, diseño de aislamiento que cumple con los estándares norteamericanos UL y ANSI, que cumple con los requisitos de certificación de exportación;
4. Tecnología de sellado antifiltración mejorada, adecuada para ambientes exteriores con grandes diferencias de temperatura y alta humedad, lo que resulta en un período sin mantenimiento más prolongado;
5. Forma estandarizada, dimensiones que se ajustan a las especificaciones de instalación de subestaciones prefabricadas estadounidenses, adecuadas para pedidos de exportación a granel en el extranjero.
Aplicaciones típicas: Transformadores estilo americano tipo pedestal exportados a Norteamérica, transformadores de distribución municipal compactos para exteriores
1. Material base del tanque
Q235-B: Configuración estándar, buen rendimiento de soldadura, alta rentabilidad, preferida para proyectos en el interior;
Q345 Acero de baja aleación y alta resistencia: gran capacidad, alto voltaje, pedidos de transporte marítimo de exportación, mayor resistencia a la deformación;
Acero inoxidable 304: Adecuado para ambientes costeros con niebla salina y corrosión química, a prueba de herrumbre, resistente a la corrosión y sin mantenimiento.
2. Sistema de sellado
EPDM Junta EPDM resistente al aceite (-40 ℃ ~ 150 ℃ resistente al aceite y a la temperatura), los modelos de alta gama utilizan sellador de caucho fluorado; los espacios entre bridas están equipados con sellador resistente al aceite para evitar filtraciones secundarias; Todos los sujetadores están galvanizados en caliente para evitar la oxidación y el aflojamiento.
1. Corte y doblado CNC: alta precisión dimensional, costuras limpias y defectos de soldadura reducidos;
2. Detección y control de fallas en la costura de soldadura completa: las soldaduras críticas se forman mediante soldadura por arco de argón/soldadura por arco sumergido, y se realizan pruebas de penetrantes cuando es necesario para verificar si hay grietas y porosidad;
3. Estructura de doble sellado para bridas (comúnmente utilizada en subestaciones tipo placa/estilo americano): posicionamiento del tope de brida + juntas de sellado de doble capa para evitar fugas de aceite localizadas;
4. Inspección de fábrica de hermeticidad en tres etapas: ① Detección de fugas de presión negativa al vacío y mantenimiento de presión ② Prueba de fugas de mantenimiento de presión a largo plazo con presión positiva de nitrógeno ③ Inyección de aceite para simular el aumento de temperatura y volver a inspeccionar en busca de fugas;
5. Revestimiento anticorrosión multicapa: chorro de arena interno y externo para eliminar el óxido, revestimiento anticorrosión resistente al aceite en la pared interior y una estructura de tres capas de imprimación epoxi rica en zinc + pintura intermedia + capa superior resistente a la intemperie en la pared exterior; Las soluciones de revestimiento espesado anticorrosión de alta resistencia se pueden personalizar para las zonas costeras.
6. Aberturas preperforadas estandarizadas: Se proporcionan aberturas según sea necesario para las bases del conservador de aceite, las interfaces de los relés de gas, las bases de los elevadores de alto y bajo voltaje, las bases de los cambiadores de tomas, las válvulas de drenaje, los tapones de ventilación, los terminales de conexión a tierra, las válvulas de muestreo y las interfaces del radiador. Listo para montaje directo al momento de la entrega.
1. Podemos personalizar cualquiera de las tres estructuras según los dibujos del cliente o los tanques de combustible existentes mediante mediciones y replicaciones en el sitio;
2. Podemos proporcionar una solución integral para el suministro de radiadores, conservadores de aceite, juegos completos de juntas de sellado y pernos de montaje;
3. Cada tanque viene con un informe de prueba de hermeticidad que cumple con los estándares nacionales GB1094, IEC, UL, ANSI y otros requisitos de certificación nacionales e internacionales;
4. Ofrecemos una programación de producción rápida para especificaciones estándar y plazos de entrega controlables para tanques de combustible de alta presión de gran capacidad y tanques de combustible de exportación de estilo americano. También apoyamos la fabricación OEM para pedidos de comercio exterior de gran volumen.
