Bobina de bobinado de transformador de tipo seco personalizable
Esta bobina enrollada en lámina de bajo voltaje para transformadores de tipo seco es un componente de reemplazo de núcleo diseñado específicamente para transformadores de tipo seco. Admite personalización de especificaciones completas y es compatible con transformadores fundidos de resina epoxi de las series SCB y SG de 30 kVA ~ 6300 kVA. Se puede utilizar para el montaje de máquinas nuevas, reparación y reemplazo de transformadores antiguos y actualizaciones de equipos. La bobina utiliza lámina de cobre/aluminio libre de oxígeno de alta pureza como material conductor principal, combinado con material aislante de grado H resistente a altas temperaturas. Se somete a un bobinado de lámina totalmente automatizado, soldadura por arco de argón e impregnación a presión al vacío (VPI)/curado por fundición de epoxi al vacío, lo que da como resultado una estructura de aislamiento integrada robusta y estable. El producto presenta una rápida disipación de calor, resistencia a cortocircuitos, bajas pérdidas, bajas descargas parciales, resistencia a la humedad y retardo de llama. Viene con un juego completo de componentes de soporte de aislamiento, barras colectoras de cobre y plomo y estructuras de sellado de extremos, suministrados como un juego completo sin procesamiento adicional. Se adapta directamente al conjunto central de transformadores de tipo seco de capacidad correspondiente y es una pieza de repuesto universal para fabricantes de transformadores, unidades de mantenimiento de energía y empresas de equipos eléctricos completos.

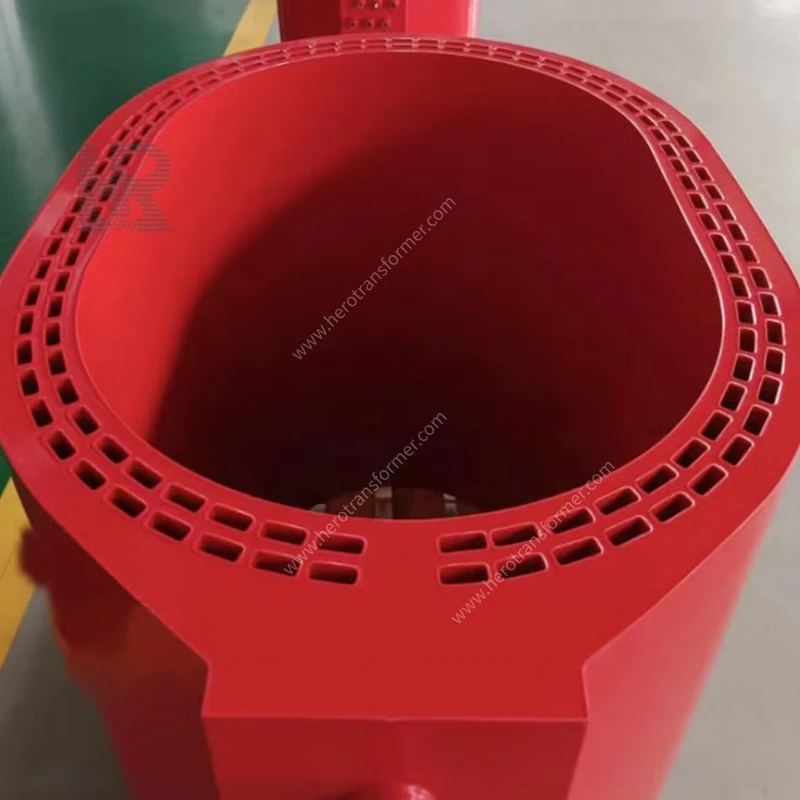

El equipo de bobinado de láminas CNC se enrolla a una velocidad uniforme, con canales de aire de disipación de calor uniformes reservados longitudinalmente, lo que resuelve el problema del ángulo de hélice de los devanados de conductores redondos tradicionales. La distribución de amperios-vuelta está altamente equilibrada, la pérdida de flujo de fuga se reduce significativamente y la capacidad de disipación de calor por sobrecarga mejora en más de un 30%.
La soldadura por fusión sin costuras de láminas de cobre y barras colectoras de cobre salientes garantiza que no haya soldaduras incompletas ni porosidad, lo que da como resultado una resistencia de contacto extremadamente baja y evita el desprendimiento y el agrietamiento bajo impacto de cortocircuito.
· Bobina de transformador de tipo seco no encapsulada: La impregnación a presión de vacío VPI múltiple y el curado a alta temperatura garantizan una penetración completa del barniz aislante en cada capa, proporcionando resistencia a la humedad, a la niebla salina y al calor húmedo.

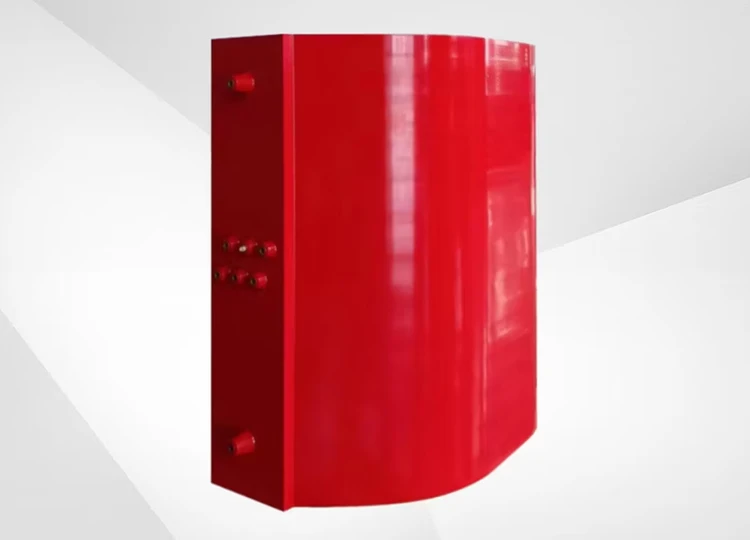

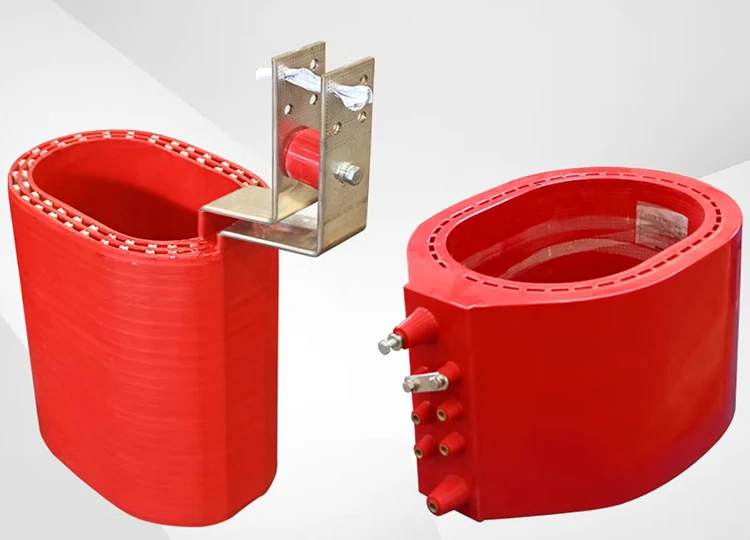

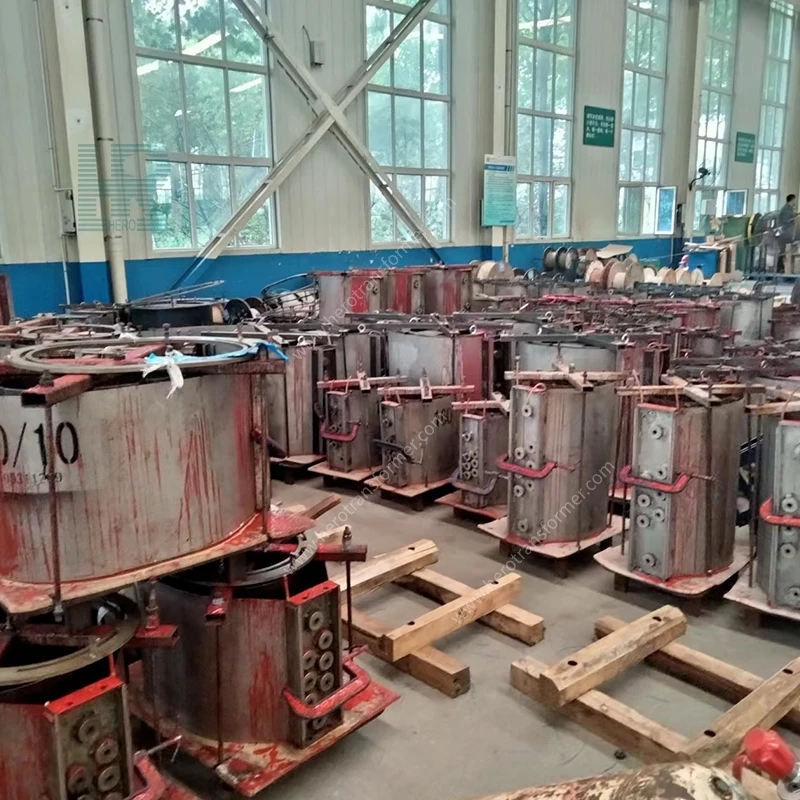

· Bobina de transformador de tipo seco fundida con epoxi: la fundición a presión de resina epoxi en ambiente de vacío elimina las burbujas de aire internas y las cavidades, lo que resulta en una descarga parcial ≤5pC, una alta resistencia de aislamiento y propiedades autoextinguibles retardantes de llama.
Después de enrollar, soldar y envolver el aislamiento de la bobina, la bobina se coloca en un horno a temperatura constante para un curado segmentado, lo que elimina la tensión interna y reduce el riesgo de agrietamiento durante el ciclo térmico. Adecuado para ambientes exteriores y subterráneos con grandes diferencias de temperatura.
El moldeado integrado CNC garantiza que el diámetro interior, la altura y las dimensiones del conducto de aire coincidan estrictamente con el núcleo del transformador de tipo seco estándar. Reemplazar bobinas viejas no requiere modificaciones en las abrazaderas o accesorios, lo que facilita el montaje y desmontaje.
| Resistencia superior a cortocircuitos | La estructura enrollada en lámina proporciona amperios-vuelta equilibrados, cancelando efectivamente las fuerzas de impacto axial generadas por los cortocircuitos. La bobina es menos propensa a la deformación y la desintegración, pasando las pruebas de resistencia a cortocircuitos estándar nacionales, lo que la hace adecuada para condiciones de impacto armónico de redes eléctricas y nuevas fuentes de energía. |
| Baja pérdida y bajo aumento de temperatura | El alto factor de llenado del conductor y los canales uniformes de disipación de calor dan como resultado un aumento de temperatura del devanado de 10 a 15 K menor que las bobinas de alambre redondo tradicionales de la misma capacidad. Esto conduce a un menor consumo de energía a largo plazo y extiende la vida útil general del transformador. |
| Excelente rendimiento de seguridad eléctrica | El aislamiento sólido integrado, no inflamable y no explosivo, no produce humos tóxicos durante la combustión; el rendimiento de las descargas parciales supera con creces los estándares nacionales; resistente a rayos y sobretensiones, adecuado para lugares interiores cerrados como edificios de gran altura, hospitales, centros de datos y metros. |
| Resistencia a la intemperie de tres pruebas | A prueba de humedad, polvo y niebla salina, lo que permite un funcionamiento estable a largo plazo en entornos costeros de alta humedad, polvorientos y con niebla salina con un mantenimiento mínimo. |
| Personalización y adaptación flexibles | Admite capacidades personalizadas desde 30 kVA hasta 6300 kVA, bajo voltaje 0,4 kV / 0,69 kV, diferentes impedancias, alturas y diámetros internos; Se puede suministrar como un paquete completo con las correspondientes bobinas de alta tensión, accesorios de aislamiento y núcleos de hierro. |
Edificios civiles
Transformadores de tipo seco para distribución de energía interior en edificios de oficinas, comunidades residenciales, centros comerciales, hospitales y escuelas;
Plantas Industriales
Reparación y reemplazo de transformadores tipo seco de alta potencia en fábricas, minas, plantas químicas y plantas de tratamiento de aguas residuales;
Nueva industria energética
Repuestos de bobinas para equipos transformadores tipo seco en sistemas fotovoltaicos, eólicos y de almacenamiento de energía;
Ubicaciones especiales
Transformadores cerrados de tipo seco para metros, túneles, túneles subterráneos de servicios públicos, centros de datos y salas de computación;
Mantenimiento de equipos
Adaptación completa de máquinas y renovación y sustitución de equipos antiguos para empresas de mantenimiento de energía y fabricantes de transformadores.
Capacidad compatible: 30kVA-6300kVA (personalizable);
Voltaje estándar de bajo voltaje: 400 V, 690 V (personalizable);
Clase de aislamiento: F (155 ℃), H (180 ℃);
Tipo de estructura: Bobina enrollada con lámina reforzada con epoxi
Material del conductor: lámina totalmente de cobre, lámina de aluminio opcional.
1. Conductores conductores (dos opciones)
Versión totalmente de cobre (configuración convencional de gama alta): utiliza una lámina de cobre sin oxígeno de alta pureza T2, con una pureza ≥99,99%. Excelente conductividad, baja resistencia CC y baja pérdida de cobre durante el funcionamiento. La lámina de cobre se somete a un tratamiento de alivio de tensiones de recocido, lo que da como resultado una alta tenacidad, resistencia al agrietamiento y la deformación, y un menor aumento de temperatura durante el funcionamiento a carga completa a largo plazo. La barra colectora de cobre y plomo está formada integralmente, soldada con arco de argón y la superficie de contacto está plateada, lo que garantiza un contacto conductivo estable y elimina el riesgo de sobrecalentamiento.
Versión de papel de aluminio (tipo económico): papel de aluminio eléctrico de alta pureza, liviano y de menor costo, adecuado para proyectos de carga liviana y con prioridad de costos. La superficie se somete a un tratamiento de pasivación antioxidante, junto con un conector de transición de cobre-aluminio dedicado para evitar la corrosión electroquímica, adecuado para escenarios de operación estable a largo plazo.
2. Sistema de aislamiento completo
Aislamiento entre capas: papel aislante compuesto preimpregnado DMD, papel aislante DuPont Nomex resistente a altas temperaturas, resistencia al calor clase H de 180 ℃, alto voltaje de ruptura y resistencia al envejecimiento;
Aislamiento del cilindro interior y exterior: Reforzado con tela preimpregnada de fibra de vidrio para mejorar la resistencia mecánica general del serpentín;
Sellado de extremos: resina epoxi sin solventes/barniz impregnado de alta temperatura para sellado y curado integral, evitando la entrada de humedad y polvo;
Componentes de aislamiento de soporte: tiras de soporte de fibra de vidrio epoxi y almohadillas aislantes, que proporcionan alta resistencia de aislamiento, amortiguación y absorción de impactos, y reducen el ruido de funcionamiento.
1. Fabricación de moldes personalizados según los dibujos de transformadores del cliente y muestras de bobinas antiguas;
2. Proporcionar juegos completos de bobinas de alto y bajo voltaje, suministrando simultáneamente un juego completo de repuestos, como bloques aislantes, barras de soporte y barras colectoras de cobre con plomo;
3. Proporcionar informes de pruebas de resistencia, tensión soportada y descargas parciales en el momento de la entrega, de conformidad con las normas GB/T e IEC;
4. Entrega rápida de bobinas de capacidad estándar en stock; plazo de entrega controlable para personalización a gran escala; soporte para la fabricación por lotes.
