Subestación tipo caja prefabricada para exteriores (estilo europeo)
La subestación prefabricada tipo caja (estilo europeo) es un sistema de distribución de energía exterior integrado de fábrica. Consta de tres compartimentos independientes: un compartimento de alta tensión, un compartimento de transformador y un compartimento de baja tensión. Integra un interruptor de red en anillo de alta tensión, transformador de distribución, armarios de línea de entrada y salida de baja tensión, compensación de potencia reactiva, medida y dispositivos de protección y control. El alto voltaje nominal varía de 6 a 40,5 kV y la capacidad varía de 50 kVA a 2500 kVA. Puede lograr suministro de energía de red en anillo, suministro de energía dual y suministro de energía radial de terminal, reduciendo y distribuyendo energía de voltaje medio y alto a cargas de bajo voltaje de 0,4 kV. Reemplazando las subestaciones tradicionales de ingeniería civil, toda la unidad se ensambla, cablea, prueba el voltaje soportado y se pone en servicio en la fábrica. Para el funcionamiento in situ sólo se requiere el vertido de los cimientos y la conexión de cables. Es un equipo de distribución de energía estandarizado para redes de distribución de energía urbana, proyectos de nueva energía, industriales y comerciales y de ingeniería municipal.
Todos los componentes de alto y bajo voltaje, transformadores y circuitos de control secundarios se ensamblan y depuran en fábrica, y la unidad completa se envía completa. No hay complejos procedimientos de montaje en el sitio, lo que acorta el período de construcción en más del 70 % y reduce significativamente los costos de ingeniería civil y mano de obra.
Los compartimientos de alto voltaje, transformador y bajo voltaje están completamente aislados, equipados con enclavamientos mecánicos, visualización en vivo, alivio de presión y sistemas de ventilación y control de temperatura; la carcasa exterior tiene protección IP54, es resistente al agua, al polvo y a la condensación, lo que elimina el riesgo de descarga entre compartimentos y contacto accidental.
Transformador de distribución incorporado de tipo seco/bajado en aceite de 10/15/33 kV de bajas pérdidas, con núcleo opcional de acero al silicio orientado o hierro amorfo; El conducto de aire optimizado para la disipación natural del calor, el nivel de ruido ≤55 dB a 1 metro y las pérdidas sin carga y con carga cumplen con los estándares nacionales e internacionales de eficiencia energética Clase 1.
El espacio que ocupa es sólo de 1/10 a 1/5 del de una subestación de ingeniería civil tradicional, lo que permite su ubicación en cinturones verdes, bordes de carreteras o esquinas de fábricas. No se requiere una gran sala de distribución, lo que lo hace adecuado para áreas urbanas y parques industriales con terreno limitado.
El gabinete está construido con placa de acero galvanizado engrosado/acero inoxidable/tablero aislante compuesto con revestimiento anticorrosión multicapa; Incluye una capa aislante incorporada, un ventilador de ventilación forzada y un controlador de temperatura y humedad, adaptándose a un amplio rango de temperatura de -35 ℃ a +40 ℃, alta humedad, niebla salina costera y ambientes polvorientos.
La configuración estándar incluye protección combinada de interruptor de carga de alto voltaje + fusible, control de temperatura del transformador, alivio de presión, protección contra sobrecarga de bajo voltaje, cortocircuito, fugas y pérdida de fase; Monitoreo y control remoto inteligente opcional, compensación automática de potencia reactiva y carga remota de fallas.
Admite fuente de alimentación de terminal único, conmutación de fuente de alimentación dual y fuente de alimentación de red en anillo; reserva interfaces para la conexión a la red fotovoltaica y de almacenamiento de energía; adaptable a energía renovable distribuida que admite escenarios de voltaje de aumento/reducción.
|
Compartimiento |
Artículo |
Unidad |
Parámetro |
|
Compartimento de alto voltaje |
Frecuencia nominal |
Hz |
50/60Hz |
|
Tensión nominal |
kV |
3,3 kV, 6,0 kV, 6,6 kV; 10KV 11KV 13,8KV 15KV 20KV 22kV; 30KV 33KV 35KV 36KV |
|
|
Tensión máxima de servicio |
kV |
7,2 kilovoltios; 12KV, 24KV; 40,5 kV |
|
|
Corriente nominal |
A |
400,630,1000,1250,1600,2000,2150,...etc. |
|
|
Transferir corriente |
A |
1200-3150A |
|
|
1MIN Tensión soportada de frecuencia de alimentación, fase de tierra |
kV |
42/48,85/95 |
|
|
1MIN Tensión soportada de frecuencia eléctrica, fase/fractura |
kV |
75/85,170/185 |
|
|
BIL |
kV |
75/85,170/185 |
|
|
Corriente nominal de corte en cortocircuito |
KA |
20,31,5 |
|
|
Compartimiento del transformador |
Tensión nominal |
kV |
3,3 kV, 6,0 kV, 6,6 kV; 10KV 11KV 13,8KV 15KV 20KV 22kV; 30KV 33KV 35KV 36KV |
|
Capacidad de potencia nominal |
Kva |
200KVA hasta 2,5MVA |
|
|
rango de golpeteo |
% |
±2X2,5%,±5% |
|
|
grupo de vectores |
|
Yyn0,Dyn11 |
|
|
Impedancia de cortocircuito |
% |
4.0,4.2,4.5,6,8 |
|
|
Compartimento de baja tensión |
tensión nominal |
V |
220.380.400.415.433.440.660.690.800 |
|
corriente nominal del circuito principal |
A |
50-4000 |
|
|
corriente de rama |
A |
5-800 |

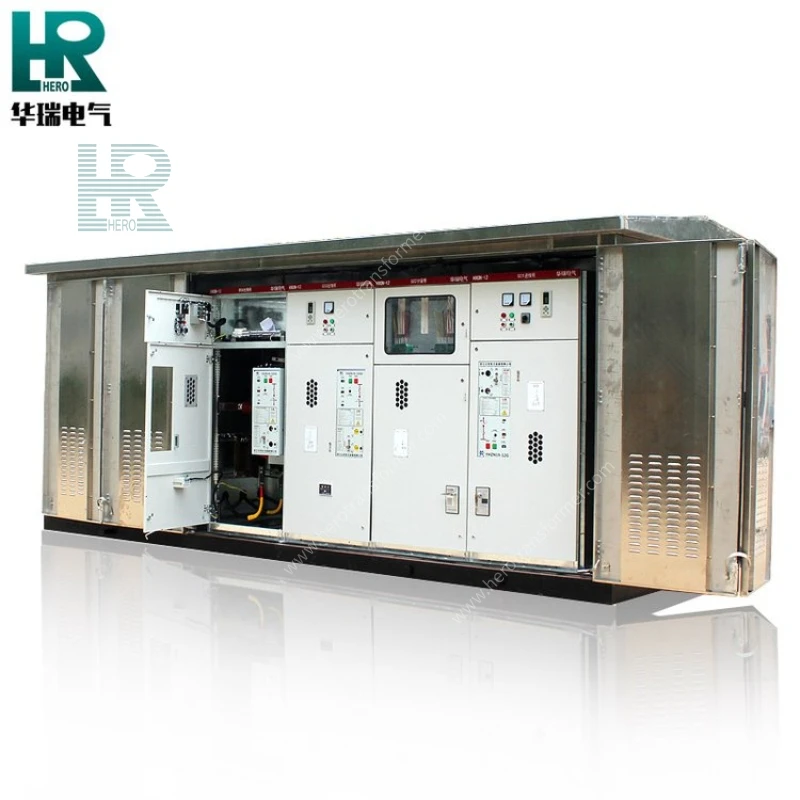

Unidad de compartimento de alto voltaje
Unidad principal de anillo aislado con gas SF6, indicador de corriente, interruptor de conexión a tierra, fusible limitador de corriente de alto voltaje, junta acodada del cable, mecanismo de enclavamiento de funcionamiento, dispositivo de alivio de presión, compartimento de cables entrantes y salientes de alto voltaje.

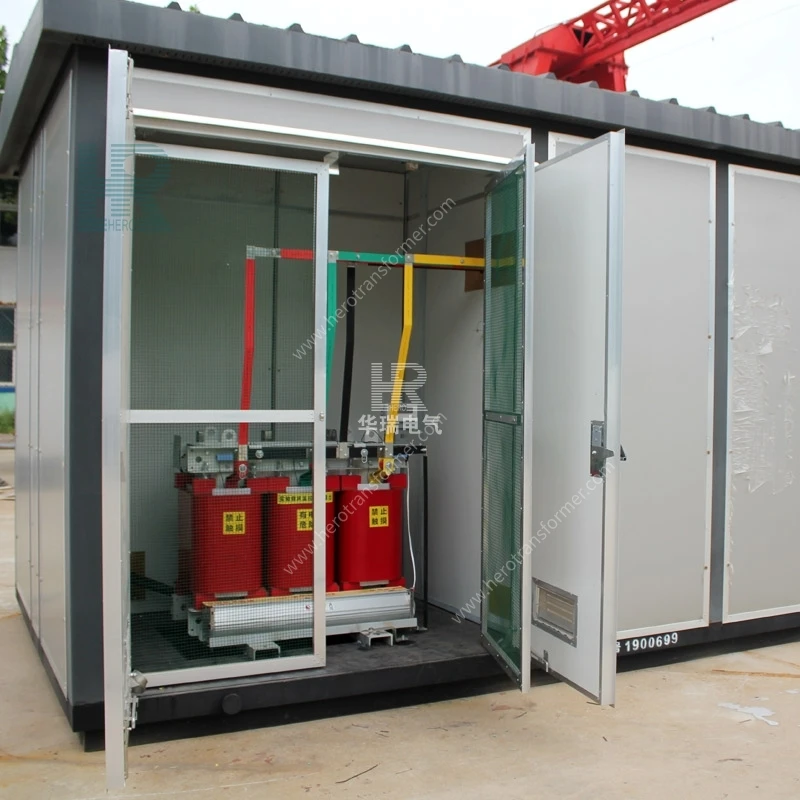

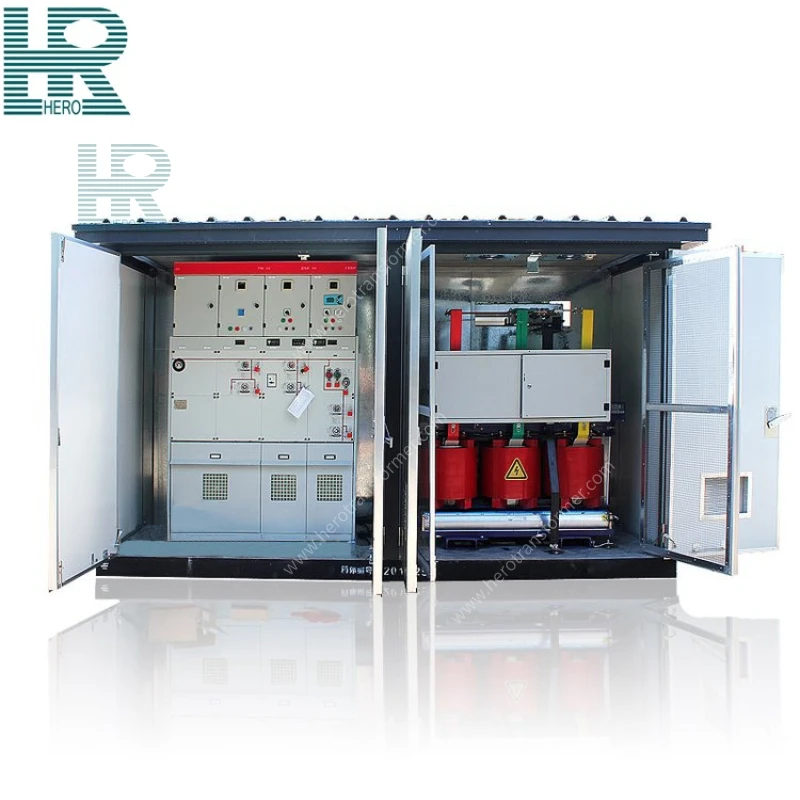

Unidad del compartimento del transformador
Transformador de distribución de bajas pérdidas (acero al silicio/amorfo opcional), tanque de aceite para radiador corrugado/tipo placa, indicador de nivel de aceite, válvula de alivio de presión, dispositivo de visualización y control de temperatura, ventilador de ventilación forzada, aislamiento térmico y partición de reducción de ruido, barra colectora de cobre con conexión a tierra.

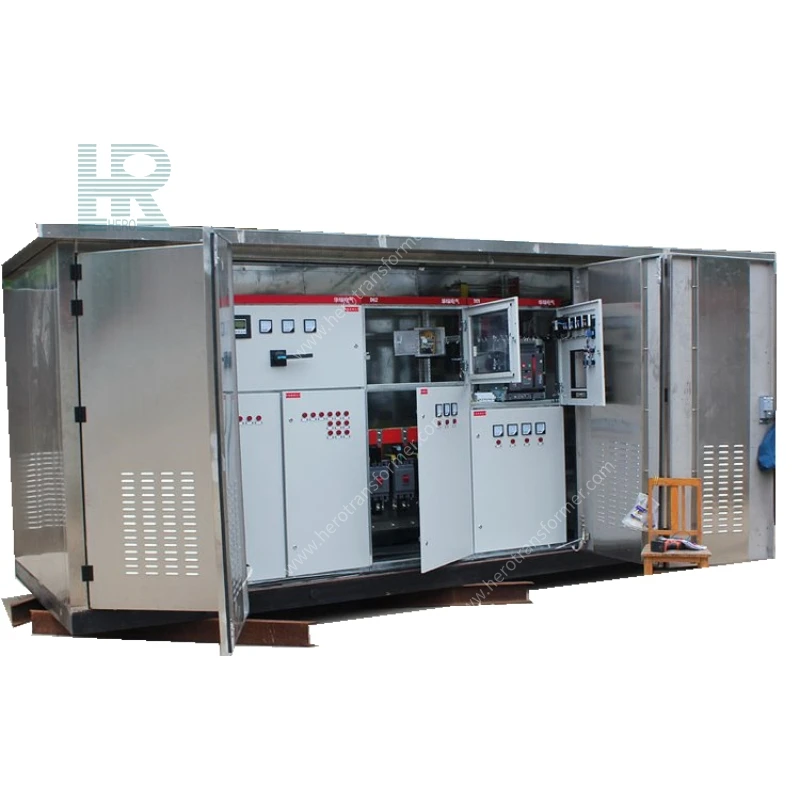

Unidad de compartimento de baja tensión
Interruptor principal de entrada de bajo voltaje, disyuntor de caja moldeada de múltiples salidas, medidor de medición inteligente, banco de capacitores de compensación de potencia reactiva, protección contra fugas, monitoreo y control de PLC secundario, controlador de temperatura y humedad, módulo de comunicación remota, panel de operación.

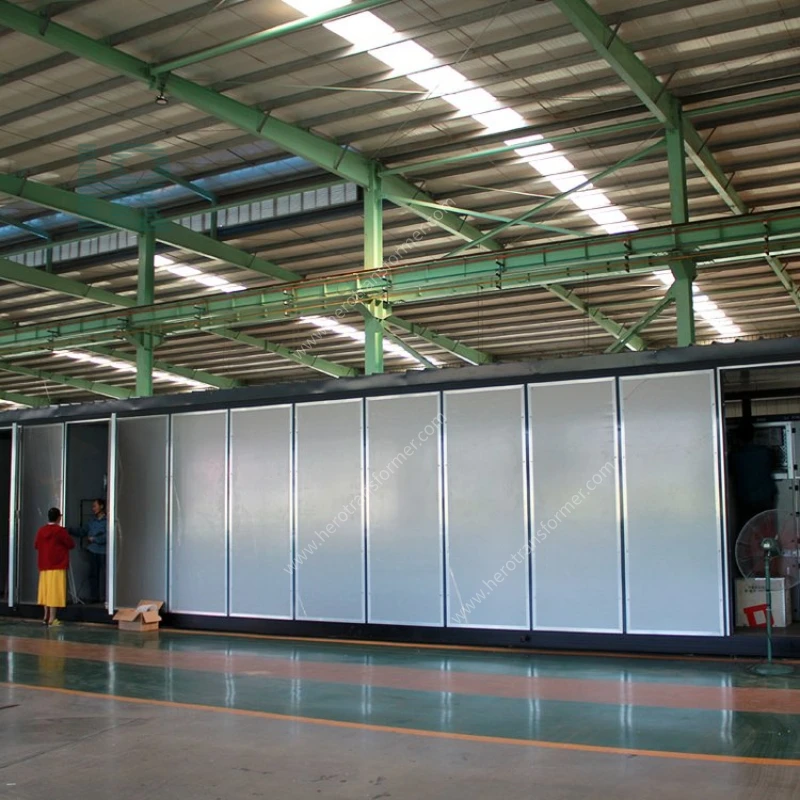

Estructura del recinto
Acero del marco principal soldado entre sí; las opciones de carcasa exterior incluyen chapa de acero galvanizado, acero inoxidable 304 y panel sándwich con aislamiento compuesto; Techo impermeable de doble capa, aleros ventilados a prueba de lluvia, puertas de mantenimiento independientes para cada compartimento, juego completo de cerraduras de puertas y terminales de conexión a tierra.
Accesorios de soporte
1. Ventajas principales del producto
① Menor costo de inversión general: elimina la necesidad de construcción a gran escala de salas de distribución de energía, paredes, techos y zanjas para cables de ingeniería civil; la inversión total en equipamiento e ingeniería civil se reduce en más de un 40% en comparación con las subestaciones tradicionales, y el período de construcción se acorta significativamente.
② Utilización de espacio extremadamente alta: el diseño compacto integrado y su forma pequeña y ordenada le permiten integrarse en cinturones verdes, caminos de parques y esquinas de fábricas sin ocupar espacio de producción central o habitable. ③ Operación estable y baja tasa de fallas: la estructura del compartimiento completamente sellado lo aísla del agua de lluvia, el polvo y los gases corrosivos; Los componentes estandarizados se someten a pruebas de voltaje soportado a gran escala, descargas parciales y aumento de temperatura antes de salir de fábrica, lo que resulta en pocas fallas a largo plazo.
④ Mantenimiento modular y cómodo desmontaje/remontaje: Puertas independientes para transformadores de alta y baja tensión; conexión/desmontaje modular de componentes; Reemplazo individual de piezas defectuosas sin parada ni desmontaje general, lo que reduce significativamente el tiempo de mantenimiento.
⑤ Respetuoso con el medio ambiente y reductor de ruido, adecuado para paisajes urbanos: el gabinete se puede personalizar con colores exteriores RAL para combinar con la vegetación y el exterior de los edificios; Las particiones internas reductoras de ruido y los transformadores silenciosos garantizan que el ruido nocturno en áreas residenciales cumpla con los estándares de control municipal.
⑥ Fuerte expansión y compatibilidad: se pueden agregar conmutación automática de fuente de alimentación dual, gabinetes fotovoltaicos conectados a la red, compensación dinámica SVG y sistemas de monitoreo remoto 4G según sea necesario, adaptándose a nuevas actualizaciones de energía y redes inteligentes.
2. Vida útil del diseño
El gabinete anticorrosión de acero al carbono estándar tiene una vida útil de diseño de 20 años en condiciones normales de funcionamiento; la carcasa anticorrosión de alta resistencia de acero inoxidable 304 puede resistir entre 25 y 30 años en entornos costeros con niebla salina; Los componentes internos del transformador y del interruptor tienen una vida útil de más de 20 años bajo operación y mantenimiento estandarizados. La limpieza regular de los canales de ventilación, la calibración de los dispositivos de protección y el reemplazo de los sellos pueden extender aún más la vida útil.
1. Redes de Distribución Eléctrica Municipal Urbana y Rural: Reemplazo de subestaciones tradicionales de obra civil en áreas residenciales urbanas, áreas de villas, parques y plazas, alumbrado público y renovación de redes eléctricas en áreas urbanas antiguas.
2. Plantas Industriales y Comerciales: Distribución centralizada de energía en parques industriales, grandes fábricas, centros comerciales, edificios de oficinas, hoteles, hospitales y escuelas.
3. Proyectos de Generación de Energía de Nuevas Energías: Transformadores elevadores/reductores para centrales fotovoltaicas montadas en tierra, energía fotovoltaica distribuida en tejados, parques eólicos y centrales eléctricas de almacenamiento de energía.
4. Escenarios de Infraestructura de Transporte: Distribución temporal/permanente de energía en áreas de servicio de carreteras, túneles, sistemas de metro, aeropuertos, puertos y parques logísticos.
5. Suministro de energía temporal para la construcción: Suministro de energía temporal para sitios de construcción, operaciones mineras, proyectos de campos petroleros y eventos a gran escala; toda la unidad se puede levantar, mover y reutilizar.
Esta serie de transformadores prefabricados admite una personalización personalizada en profundidad para todos los escenarios, cumpliendo con todos los requisitos estándar para redes eléctricas nacionales y exportaciones al extranjero:
| Dimensión de personalización | Gama opcional/Descripción |
| Niveles de voltaje de alta tensión | 6 kilos, 10 kilos (12 kilos), 20 kilos, 35 kilos (40,5 kilos); Exportación: 7,2 / 11 / 13,2 / 13,8 / 15 / 17,5 / 24,94 / 33 kV (rango completo) |
| Tensión de salida BT | 0,4 kilos, 0,69 kilos, 0,8 kilos, 1,14 kilos; América: 120/240 V, 277 V, 347 V, 600 V |
| Capacidad nominal | 50 kVA ~ 2500 kVA (todas las capacidades estándar disponibles) |
| Esquema de transformador | Transformador de tanque corrugado sumergido en aceite/Transformador seco de resina fundida; Núcleo de acero al silicio/núcleo amorfo de ahorro de energía; Bobinado totalmente de cobre/bobinado de papel de aluminio |
| Configuración del cuadro de alta tensión | Unidad principal de anillo SF6, interruptor de carga de vacío, disyuntor, operación motorizada, unidad de interruptor de transferencia automática (ATS) de doble potencia |
| Configuración de distribución BT | Líneas de salida multicircuito, medida inteligente, compensación de potencia reactiva/SVG, protección diferencial, SCADA remoto 4G (telemetría, teleseñalización, telecontrol, telemedición) |
| Material y apariencia del tanque | Acero al carbono galvanizado, acero inoxidable 304, panel sándwich con aislamiento compuesto; Código de color RAL personalizado para exteriores, placa de identificación con logotipo bilingüe (chino/inglés) |
| Grado de protección y corrosión | IP33 estándar, IP54 actualizado; Protección contra la corrosión interior C3, revestimiento anticorrosión costero de alta resistencia C4/C5 |
| Normas aplicables | GB (estándar nacional chino), IEC (estándar internacional), ANSI/CSA/DOE (certificación de exportación para América), frecuencia conmutable de 50/60 Hz |
| Características opcionales adicionales | Monitoreo inteligente de temperatura/nivel de aceite, alarma de falla visual y audible, gabinete de conexión a la red fotovoltaica específica, toldo parasol exterior a prueba de lluvia, base de elevación integrada, sistema de extinción de incendios incorporado |
