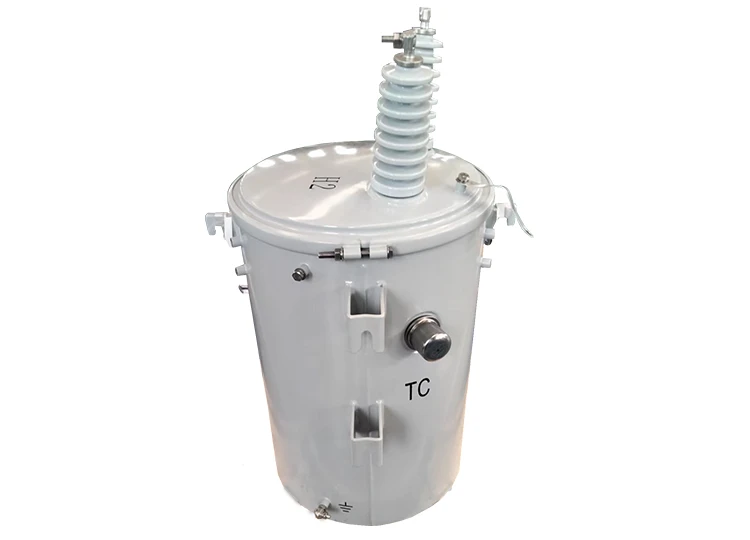

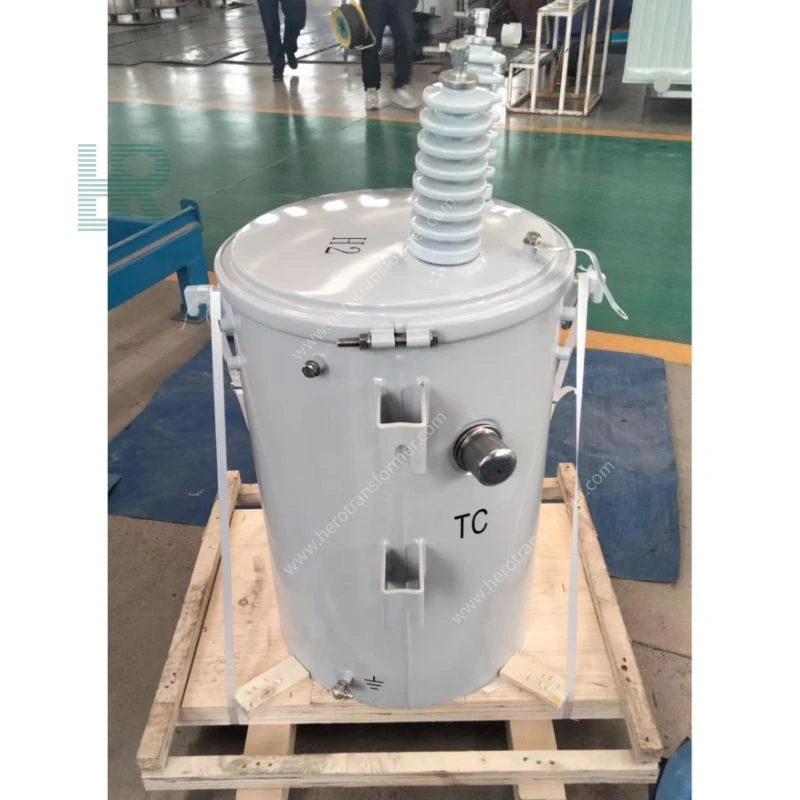

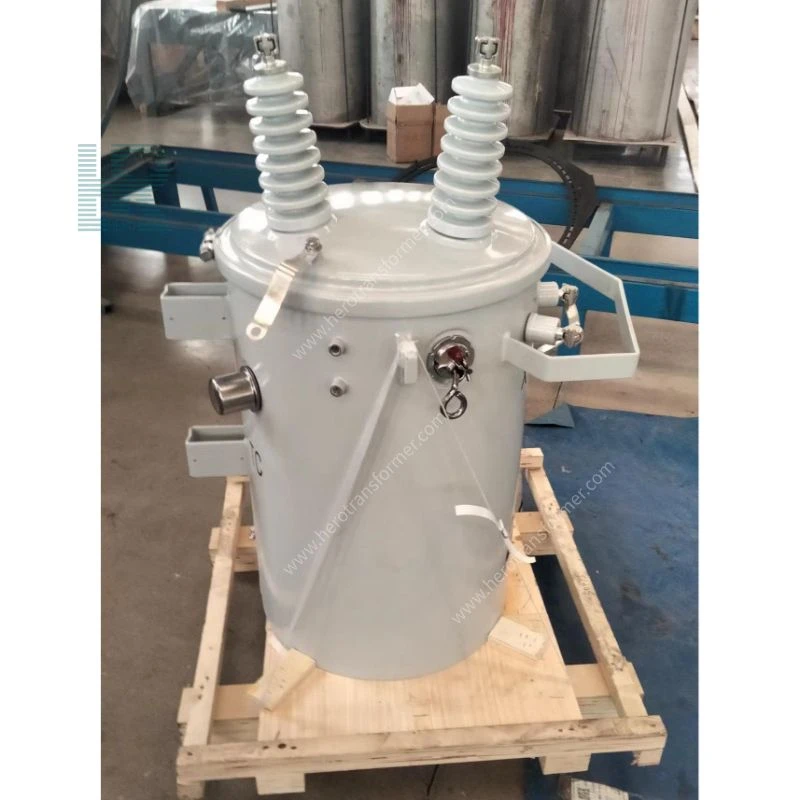

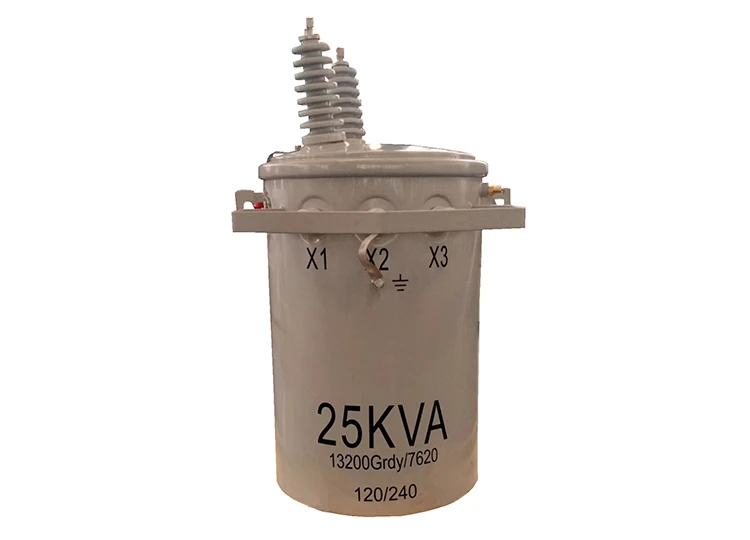

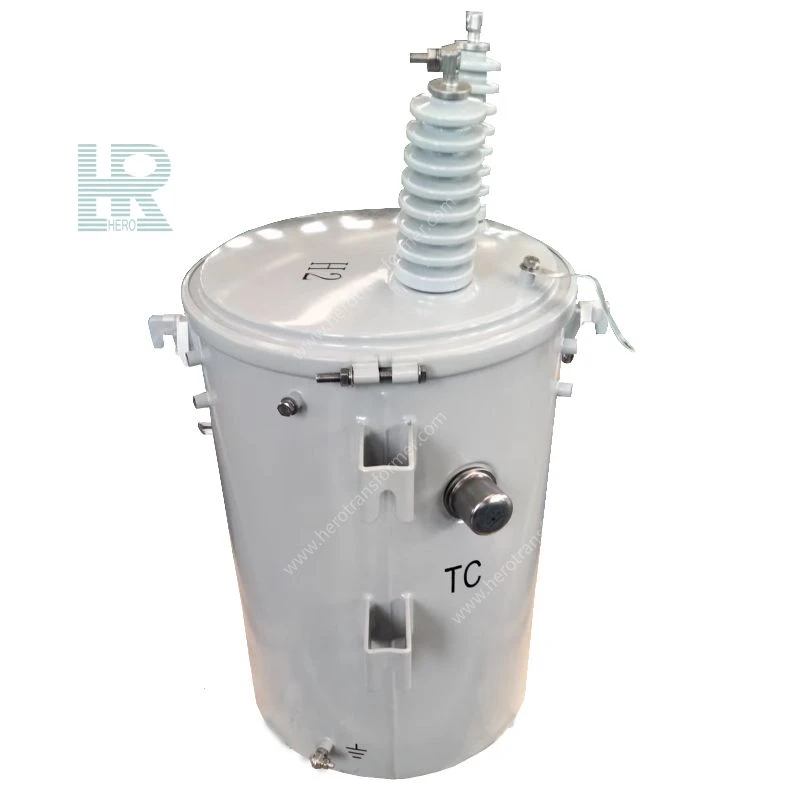

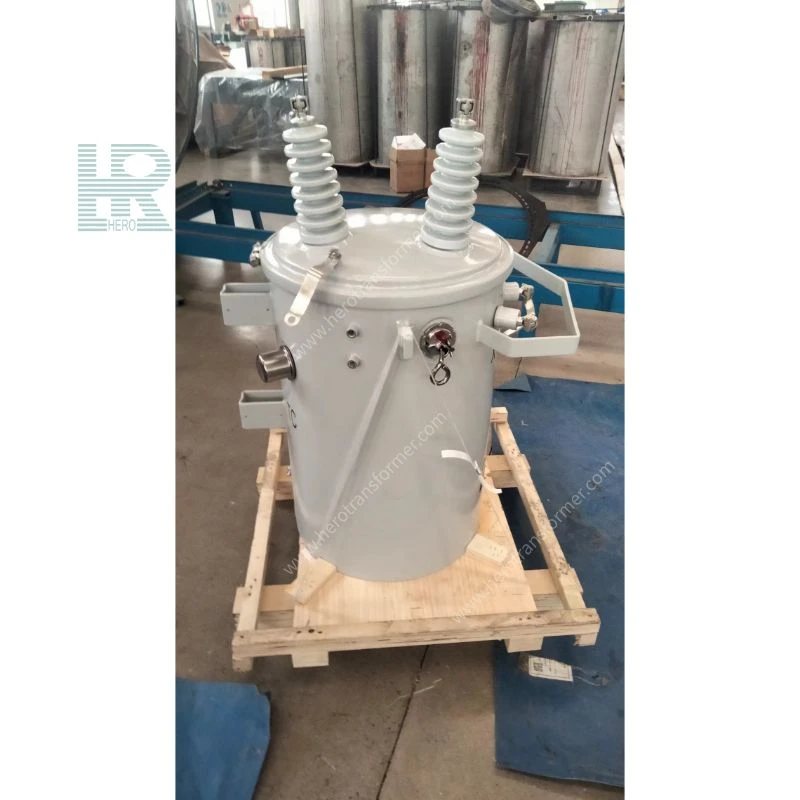

Transformador monofásico montado en poste
Un transformador monofásico montado en poste, también conocido como transformador de distribución aérea, es un transformador de distribución sumergido en aceite diseñado específicamente para la instalación de líneas eléctricas aéreas en exteriores. El equipo tiene una estructura de tanque cilíndrica o elíptica compacta y se suspende de un poste de servicios públicos mediante un soporte exclusivo. Desempeña un papel crucial en la reducción de la energía de voltaje medio y alto (por ejemplo, 7,2 kV, 12,47 kV, 34,5 kV) a bajo voltaje (por ejemplo, 120/240 V) en el lado del usuario.
Como centro terminal en la red de distribución, este producto sirve ampliamente a redes eléctricas rurales, áreas montañosas remotas, aldeas dispersas, producción agrícola y consumo de electricidad residencial urbana y rural. Puede funcionar de forma independiente como una línea monofásica o admitir tres transformadores monofásicos combinados en un banco de transformadores trifásicos para cumplir con diferentes requisitos de modo de suministro de energía. Es una solución ideal para abordar problemas como radios de suministro de energía excesivamente largos y pérdidas de línea elevadas.
Se puede utilizar como transformador monofásico para suministrar energía a áreas residenciales o industriales ligeras, o se pueden agrupar tres unidades para formar un sistema de distribución trifásico, adecuado para actualizaciones de la red eléctrica, suministro de energía temporal y suministro de energía en áreas remotas.
El núcleo utiliza láminas de acero al silicio de grano orientado (CRGO) de alta permeabilidad o tiras de aleación amorfa de menor pérdida, combinadas con un diseño de bobina optimizado, lo que reduce significativamente las pérdidas sin carga y con carga, cumpliendo con los últimos estándares de eficiencia energética del DOE.
Utiliza aceite mineral o aceite de éster natural de alto punto de inflamación (como FR3) como medio refrigerante y aislante, con alta capacidad calorífica específica y buena fluidez. El tanque de aceite, combinado con radiadores de placas o corrugados, aumenta efectivamente el área de disipación de calor y tiene una excelente capacidad de resistencia a sobrecargas a corto plazo.
El diseño de la instalación de suspensión montada en poste es de tamaño pequeño y liviano, lo que elimina la necesidad de una subestación transformadora separada, lo que ahorra significativamente en inversión en infraestructura. Los métodos de instalación flexibles unipolares o bipolares acortan el período de construcción. 5. Estructura completamente sellada, duradera y confiable: el tanque de combustible adopta una estructura soldada completamente sellada, aislándolo efectivamente de la humedad externa, el polvo y la niebla salina, exhibiendo una excelente resistencia al envejecimiento y a la corrosión. Combinado con materiales aislantes de alta calidad, se adapta a diversos climas exteriores hostiles y tiene una larga vida útil.
Se puede configurar con función de protección totalmente automática (CSP), integrando fusibles de alto voltaje, descargadores de sobretensiones y dispositivos de protección contra sobrecargas, que pueden aislar automáticamente fallas internas y mejorar la seguridad del funcionamiento de la red eléctrica.
| Parámetro | Especificaciones / Detalles |
| Capacidad nominal | 5 kVA ~ 500 kVA (personalización compatible, especificaciones comunes: 15, 25, 37,5, 50, 75, 100, 167 kVA) |
| Lado de alto voltaje | 2,4 kV ~ 34,5 kV (Común: 7,2, 7,62, 12,47, 13,2, 13,8, 14,4, 19,92, 24,94 kV) |
| Lado de bajo voltaje | 120/240 V, 240/480 V, 277 V, 347 V, 600 V (estructura de devanado doble o de devanado único) |
| Rango de grifo Lado de alto voltaje | ±2×2,5% o ±4×2,5% (sin regulación de voltaje de excitación) |
| Grupo de conexión | II0 (Monofásico) |
| Número de fases | Monofásico (se puede agrupar en un sistema trifásico con tres unidades) |
| Frecuencia nominal | 50Hz/60Hz |
| Método de enfriamiento | ONAN (autoenfriamiento en baño de aceite) |
| Clase de resistencia al calor del aislamiento | Clase A (105 ℃) |
| Tipo de aceite aislante | Aceite mineral (IEC 60296) o aceite de éster natural respetuoso con el medio ambiente (FR3, alto punto de inflamación, biodegradable) |
| Clase de protección | IP54 (tipo exterior) |
| Estándares | ANSI C57.12.00 / C57.12.20, IEEE Std C57.12.20, CSA C2.2, estándar de eficiencia energética DOE 2016, IEC 60076 |
Centro
Utiliza láminas de acero al silicio de grano orientado (CRGO) de alta permeabilidad o tiras de aleación amorfa, con una junta totalmente oblicua de 45 grados y una estructura sin perforaciones, lo que reduce eficazmente la histéresis y las pérdidas por corrientes parásitas.
Devanados de alta y baja tensión
Enrollado con alambre de cobre o aluminio de alta calidad, utilizando una estructura cilíndrica o en capas, que proporciona una alta resistencia de aislamiento y una fuerte capacidad de resistencia a cortocircuitos.
Aceite aislante
Aceite mineral o aceite de éster natural FR3 respetuoso con el medio ambiente, que realiza las tres tareas principales de aislamiento, disipación de calor y extinción de arco.
Tanque transformador
Construido a partir de placas de acero laminado en frío o de acero inoxidable, con una estructura completamente sellada y aletas corrugadas o disipadoras de calor en la pared exterior para mejorar la disipación del calor.
Construido a partir de placas de acero laminado en frío o de acero inoxidable, con una estructura completamente sellada y aletas corrugadas o disipadoras de calor en la pared exterior para mejorar la disipación del calor.
Casquillos aislantes de porcelana o composite utilizados para conectar líneas aéreas. Los transformadores americanos suelen utilizar casquillos insertables.
Cambiador de toques
Por lo general, se utiliza un cambiador de tomas no excitado, instalado en la tapa del tanque o en un costado, para ajustar el voltaje de salida.
Accesorios de protección
Incluye válvulas de alivio de presión (alivio de presión a prueba de explosiones), medidores de nivel de aceite (tipo ventana o tipo medidor), válvulas de drenaje/válvulas de muestreo, ganchos, terminales de conexión a tierra, etc. Los accesorios opcionales incluyen pararrayos, fusibles limitadores de corriente de alto voltaje, protectores de sobrecarga, etc. [CITACIÓN:2]
1. Ventajas principales del producto
① Rentabilidad extremadamente alta: en comparación con las subestaciones prefabricadas o los transformadores de tipo seco, los transformadores montados en postes tienen una estructura simple, un bajo costo de fabricación y eliminan la alta inversión en infraestructura terrestre, lo que los convierte en una opción económica para actualizaciones de distribución de energía a gran escala.
② Reducción significativa de pérdidas y ahorro de energía: al utilizar un método de instalación de "pequeña capacidad, punto de distribución denso, radio corto", el transformador se coloca cerca del centro de carga, lo que puede acortar significativamente el radio de suministro de energía de bajo voltaje y reducir las pérdidas de la línea de bajo voltaje hasta en un 60% o más.
③ Instalación flexible y conveniente: De tamaño pequeño y liviano, se puede instalar usando una suspensión de un solo poste o de dos polos, lo que permite una construcción rápida y ahorra espacio en el terreno, lo que lo hace particularmente adecuado para áreas densamente pobladas o regiones montañosas con condiciones geográficas complejas.
④ Operación estable y confiable: la estructura del tanque completamente sellada previene eficazmente el agua y el polvo, lo que garantiza un funcionamiento estable a largo plazo en entornos exteriores hostiles, como niebla salina costera, gran altitud y diferencias extremas de temperatura.
⑤ Excelente tolerancia a fallas: Equipado con un dispositivo de autoprotección total (CSP), puede desconectar automáticamente el circuito en caso de una falla interna, evitando que el accidente se agrave y mejorando la seguridad de la red eléctrica. ⑥ Red flexible: se puede utilizar para suministro de energía monofásico o se pueden combinar tres unidades para formar un grupo de transformadores trifásicos, lo que facilita en gran medida las actualizaciones de la red eléctrica rural y el suministro de energía temporal.
2. Vida útil
En condiciones de operación y mantenimiento estandarizadas (como pruebas periódicas de la calidad del aceite e inspección de los sellos), la vida útil total del diseño del equipo puede alcanzar entre 20 y 30 años. Los modelos personalizados optimizados que utilizan láminas de acero al silicio de alta calidad o núcleos de aleación amorfa y aceite aislante ecológico pueden extender aún más la vida útil. El envejecimiento de los transformadores se debe principalmente al deterioro del aceite aislante y al envejecimiento de los sellos; El mantenimiento y el reemplazo regulares pueden extender significativamente su vida útil.
1. Mantenimiento diario
① Inspección diaria: revise periódicamente las partes externas del equipo para detectar fugas de aceite y ruidos anormales, observe si la lectura del indicador de nivel de aceite está dentro del rango normal y registre la temperatura de funcionamiento.
② Prueba de calidad del aceite: Se recomienda tomar muestras y probar la rigidez dieléctrica, el contenido de humedad y el gas disuelto (DGA) del aceite aislante cada 1 o 2 años, y filtrarlo, regenerarlo o reemplazarlo según los resultados de la prueba.
③ Inspección de componentes: calibre periódicamente las válvulas de alivio de presión, los medidores de nivel de aceite y otros dispositivos de protección; comprobar la flexibilidad del funcionamiento del cambiador de tomas; y apriete los terminales del cableado externo.
④ Limpieza y mantenimiento: limpie periódicamente el polvo y los residuos de la superficie del tanque de aceite y del disipador de calor para garantizar canales de disipación de calor sin obstrucciones.
2. Normas de seguridad
① Seguridad en el trabajo con líneas vivas: cuando trabaje en la plataforma del transformador, respete estrictamente las "Reglas de trabajo de seguridad eléctrica". Las operaciones solo pueden continuar después de desconectar la energía, probar el voltaje y conectar a tierra.
② Seguridad contra incendios: El aceite mineral convencional es un líquido inflamable. Está estrictamente prohibido el uso de llamas abiertas y el almacenamiento de materiales inflamables alrededor del equipo. Deben estar disponibles extintores de polvo seco y otros equipos contra incendios.
③ Prevención de caídas e impactos: el personal que trabaja en alturas debe usar cinturones de seguridad. Las herramientas y materiales deberán pasarse mediante cuerdas; Está estrictamente prohibido lanzar objetos para evitar que los objetos que caen dañen a las personas.
④ Cumplimiento medioambiental: al reemplazar o desechar el aceite aislante, utilice contenedores exclusivos para el reciclaje. Los vertidos aleatorios están estrictamente prohibidos para evitar la contaminación del suelo y del agua.
1. Mejora de la red eléctrica rural: como componente central de la estrategia de "pequeña capacidad, distribución densa", resuelve los problemas del largo radio de suministro de energía y el voltaje inestable en áreas montañosas y pastorales remotas.
2. Suministro de energía residencial urbano: proporciona acceso de distribución de energía de punto final para comunidades residenciales y áreas de villas en áreas periféricas suburbanas y urbano-rurales.
3. Agricultura e irrigación: Proporciona energía para la producción agrícola, como la plantación en invernaderos, el riego y drenaje de tierras agrícolas y el procesamiento de productos agrícolas y secundarios.
4. Infraestructura y suministro de energía temporal: Sirve como instalaciones de distribución de energía temporales o móviles para sitios de construcción, operaciones de campos petroleros y minería.
5. Sistemas de alumbrado público: Proporciona energía monofásica para alumbrado público municipal, alumbrado de carreteras, etc.
6. Conexión a red distribuida de nueva energía: Conexión a red elevadora o reductora de pequeñas centrales fotovoltaicas distribuidas o sistemas de almacenamiento de energía.
1. Riesgos ambientales
1. Riesgo de caída de rayos: Las líneas aéreas están ubicadas en lugares elevados al aire libre y son susceptibles a descargas directas de rayos o sobretensiones inducidas por rayos. 1. **Se recomienda un disipador de sobretensiones de óxido de zinc (MOA)** como equipo estándar, o se debe seleccionar un modelo con función de autoprotección completa (CSP) para incluir el disipador de sobretensiones [CITACIÓN:2].
2. **Riesgo de fuga y contaminación:** Las fugas de aceite mineral pueden contaminar el medio ambiente. En áreas con altos requisitos de protección ambiental (como fuentes de agua y tierras de cultivo), se recomienda encarecidamente utilizar aceites de éster natural de alto punto de inflamación, respetuosos con el medio ambiente, como el FR3, y fortalecer la inspección del sellado del tanque de aceite.
3. **Riesgo climático extremo:** En regiones frías, se debe prestar atención a la fluidez del aceite aislante a baja temperatura; Se pueden seleccionar aceites anticongelantes para bajas temperaturas. En ambientes de alta humedad o niebla salina (áreas costeras), se requieren recubrimientos anticorrosivos de grado C4 o superior y sujetadores de acero inoxidable.
4. **Riesgo de incendio:** El aceite mineral es inflamable. En lugares con estrictos requisitos de protección contra incendios, se recomienda utilizar aceite aislante de éster natural FR3 con un punto de inflamación superior a 300 ℃, o implementar medidas de protección contra incendios.
5. **Requisitos de resistencia mecánica:** Cuando se instala en un poste, el tanque de aceite debe soportar cargas de viento, formación de hielo y tensión del conductor. Se debe garantizar la resistencia estructural del tanque de aceite y la soldadura segura del marco de soporte. En zonas propensas a terremotos se requiere una base antivibraciones reforzada.
2. Restricciones de instalación
1. Restricciones de capacidad de carga: Antes de la instalación, verifique la resistencia mecánica, la profundidad de enterramiento y la condición de los vientos del poste para garantizar que pueda soportar el peso total del transformador (incluido el soporte) y la tensión de los conductores.
2. Restricciones de distancia de seguridad: La instalación debe cumplir con los requisitos mínimos de distancia de seguridad para partes vivas al suelo, edificios y líneas cruzadas para garantizar espacio suficiente para la operación y el mantenimiento del personal.
3. Restricciones de adaptabilidad a la altitud: para áreas con altitudes superiores a 1000 metros, la densidad del aire reducida conduce a una disminución en la resistencia del aislamiento externo; por lo tanto, se requieren productos de aislamiento reforzados personalizados (que aumentan la distancia de fuga).
4. Restricciones de ruido: si el poste está cerca de ventanas residenciales, preste atención al límite de ruido sin carga del transformador (por ejemplo, ≤55 dB por la noche); Se puede seleccionar un diseño silencioso.
Este producto admite una personalización profunda y puede proporcionar una adaptación precisa basada en los estándares del proyecto (ANSI/IEEE/IEC/DOE), el entorno de instalación, los requisitos de capacidad y las configuraciones de accesorios. Las dimensiones clave son las siguientes:
| Dimensión de personalización | Gama opcional/Descripción |
| Capacidad y voltaje | 5 kVA ~ 500 kVA; Alto voltaje ≤ 34,5 kV, bajo voltaje ≤ 600 V |
| Toque Cambiar | Sin excitación (±2×2,5% o ±4×2,5%) |
| Tipo de aceite aislante | Aceite mineral (IEC 60296) / Aceite de éster natural ecológico (FR3) / Aceite de éster sintético |
| Material de bobinado | Todo cobre, todo aluminio, aluminio de alto voltaje/cobre de bajo voltaje |
| Estructura del tanque | Disipador de calor de placa corrugada, Disipador de calor de placa; Placa de acero ordinaria o acero inoxidable 304 |
| Protección y protección contra la corrosión | Clasificación de resistencia a la corrosión C3 / C4 / C5; Refuerzo de aislamiento a gran altitud y alto nivel de contaminación |
| Protección y Accesorios | Protección completamente automática (CSP, incluido fusible + descargador de sobretensiones), interruptor de carga, casquillo de inserción, monitoreo inteligente de temperatura/nivel de aceite, alarma de falla remota, etc. |
| Combinación de fases | Funcionamiento monofásico de una sola unidad, o de tres unidades agrupadas formando un banco de transformadores trifásico. |
| Estándares | ANSI C57.12.20 / IEEE C57.12.20 / CSA C2.2 / DOE 2016 / IEC 60076 |
| Colores y marcas | Códigos de colores especificados por el usuario (por ejemplo, Munsell o RAL), placas de identificación en chino/inglés y etiquetas de advertencia. |
