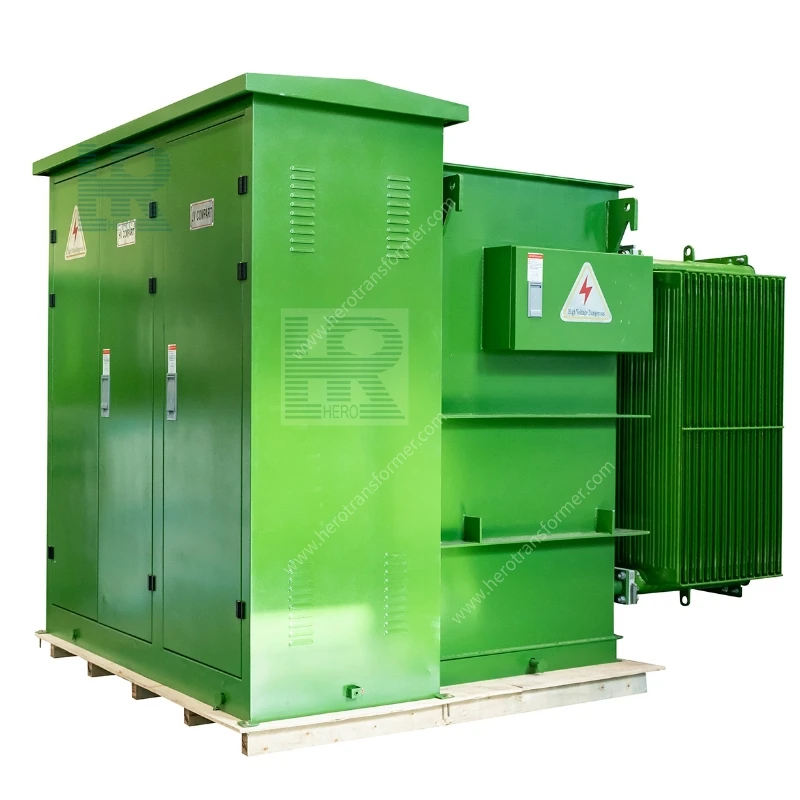

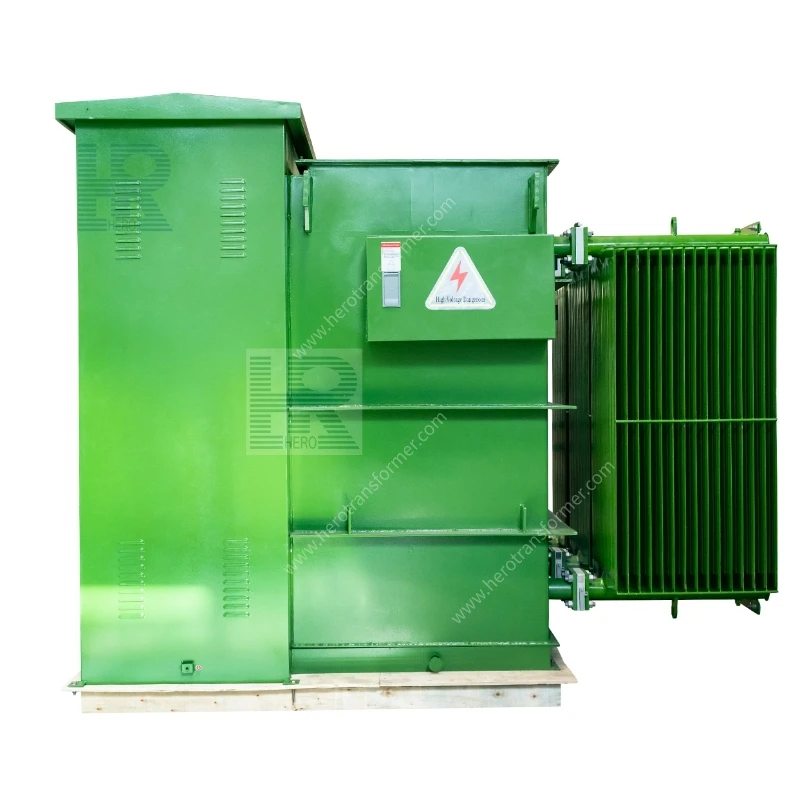

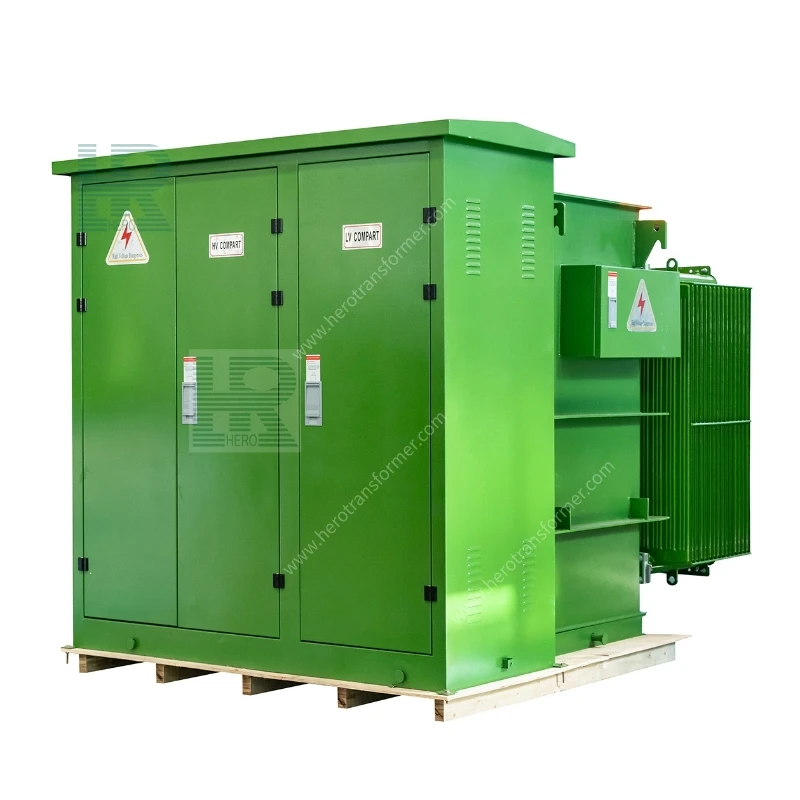

Transformador compartimental tipo montaje en plataforma
Un transformador tipo pedestal de estilo americano, también conocido como transformador combinado, es un dispositivo compacto de distribución de energía que integra el cuerpo del transformador, el interruptor de carga de alto voltaje y los fusibles protectores en un solo tanque de aceite. Introducido en China desde Estados Unidos a principios de la década de 1990, su característica más importante es la inmersión directa del interruptor de alto voltaje y los fusibles en el aceite aislante del transformador, utilizando el aceite como medio aislante y refrigerante, reduciendo así significativamente el tamaño del equipo.
Los transformadores tipo pedestal de estilo americano emplean una estructura completamente sellada y aislada, eliminando el conservador de aceite (tanque de aceite) del transformador tradicional. El tanque de aceite y el radiador están expuestos directamente al aire, lo que permite un suministro de energía flexible a través de una red en anillo o conexiones de terminales. Esto lo convierte en una opción ideal para redes de distribución de energía urbana que emplean una estrategia de "distribución densa y de pequeña capacidad".
Al adoptar un diseño integrado de tanque compartido, los componentes de alto voltaje se alojan dentro del tanque del transformador, lo que da como resultado un volumen de sólo entre un tercio y un quinto del de un transformador prefabricado de estilo europeo de la misma capacidad. Esto minimiza el espacio y permite una instalación flexible.
Todas las piezas vivas de alto voltaje están sumergidas en aceite y selladas dentro del tanque. No hay partes vivas expuestas, lo que elimina la necesidad de distancias de aislamiento y garantiza de forma fiable la seguridad personal.
El lado de alto voltaje emplea un esquema de protección combinado de un fusible limitador de corriente de respaldo y un fusible doble sensible enchufable. El fusible enchufable es sensible a sobrecargas (temperatura + corriente de doble sensibilidad), mientras que el fusible de reserva proporciona protección contra cortocircuitos. Juntos, logran una protección contra fallas de rango completo, lo que reduce significativamente los costos operativos.
Se puede utilizar tanto para fuente de alimentación de red en anillo (con toma de cable de red en anillo) como para fuente de alimentación de terminal, ofreciendo una conmutación flexible y conveniente. El conector de cable tipo codo se puede enchufar y desenchufar bajo corrientes de carga de 200 A/600 A y puede funcionar como interruptor de carga en caso de emergencia.
El tanque de aceite y el disipador de calor corrugado están expuestos directamente al aire, lo que resulta en una alta eficiencia de disipación de calor; La estructura sumergida en aceite proporciona una excelente capacidad de resistencia a sobrecargas a corto plazo, adecuada para escenarios con cargas eléctricas fluctuantes.
El gabinete utiliza pulverización anticorrosión y un tratamiento superficial especial, resistiendo eficazmente la corrosión de entornos hostiles como el viento y la arena, la niebla salina costera y las altas temperaturas y humedad.
El núcleo utiliza láminas de acero al silicio de alta permeabilidad, combinadas con un diseño de grupo de conexión Dyn11, que ofrece ventajas como punto neutro sin deriva, calidad de alto voltaje y buen rendimiento de protección contra rayos, con un nivel de ruido inferior a 52 dB.
| Artículo | Gama / Descripción |
| Capacidad nominal | 50 kVA ~ 2500 kVA (tipo estándar); ampliable a 7000 kVA (tipo eólico/fotovoltaico) |
| Lado de alto voltaje | 6 kV ~ 35 kV (común: 12,47 kV, 13,2 kV, 24 kV, 34,5 kV) |
| Lado de bajo voltaje | 0,4 kV/0,48 kV/0,69 kV, etc. |
| Rango de tomas HV | ±2×2,5% (DETC - Cambio de toma sin energía) |
| Grupo de conexión | Dyn11, YNd1, etc. |
| Frecuencia nominal | 50Hz/60Hz |
| Método de enfriamiento | ONAN (Autorefrigerado en baño de aceite); ONAF (refrigerado por aire) opcional |
| Tensión soportada de frecuencia eléctrica de 1 min. | 35 kV (para clase de 10 kV) 75 kV (para clase de 35 kV) |
| Tensión soportada al impulso del rayo (BIL) | 75 kV ~ 95 kV (para clase de 10 kV) 150 kV ~ 200 kV (para clase de 35 kV) |
| Rango de temperatura ambiente | -25 ℃ ~ +45 ℃ (estándar); ampliable a -40 ℃ ~ +45 ℃ |
| Normas aplicables | GB/T 17467, JB/T 10217, ANSI C57.12.00/34, IEEE Std C57.12.20, IEC 60076, etc. |
Cuerpo del transformador
Incluye el núcleo (láminas de acero al silicio laminadas de alta permeabilidad) y los devanados de alta y baja tensión (devanados de alambre de cobre o aluminio), colocados dentro del tanque principal para lograr la transformación de voltaje.
Interruptor de carga de alto voltaje
Inmerso en aceite de transformador, de tamaño compacto, operable en dirección de 360°, utilizado para conmutar de forma segura la corriente de carga. Tipo de red en anillo equipado con interruptor multiposición, compatible con el modo de suministro de energía de red en anillo.
Sistema de protección de doble fusible
- Fusible limitador de corriente de respaldo: Se utiliza para la protección contra fallas por cortocircuito dentro del transformador y en el lado secundario, interrumpiendo rápidamente grandes corrientes de falla.
- Fusible tipo inserto: utiliza cable fusible de doble sensibilidad (sensible tanto a la temperatura como a la corriente), utilizado para protección contra sobrecargas, se puede reemplazar en el sitio, lo que reduce los costos de operación y mantenimiento.

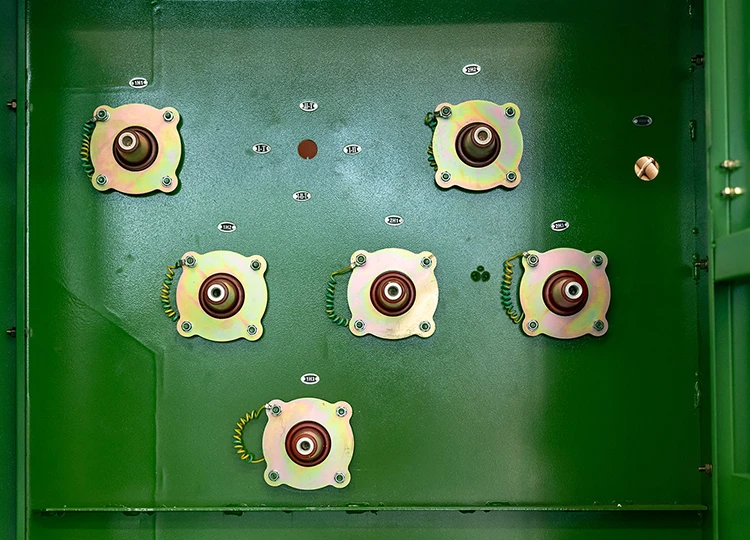

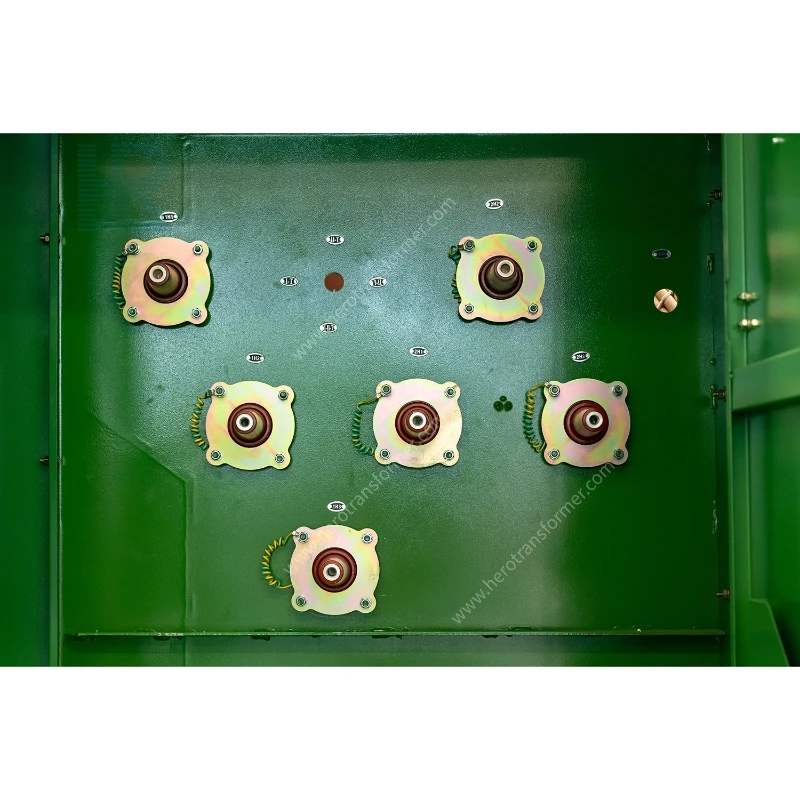

Accesorios para cables de alto voltaje (enchufe acodado)
Conectores de cable completamente aislados que se pueden enchufar y desenchufar bajo carga.
Aceite aislante
Aceite mineral (IEC 60296) o aceite ecológico de alto punto de inflamación (como aceite de éster natural FR3, punto de inflamación > 312 ℃), que proporciona funciones de aislamiento, disipación de calor y extinción de arco. Se puede seleccionar aceite de alto punto de inflamación para aplicaciones con mayores requisitos de protección contra incendios, como instalaciones en interiores.

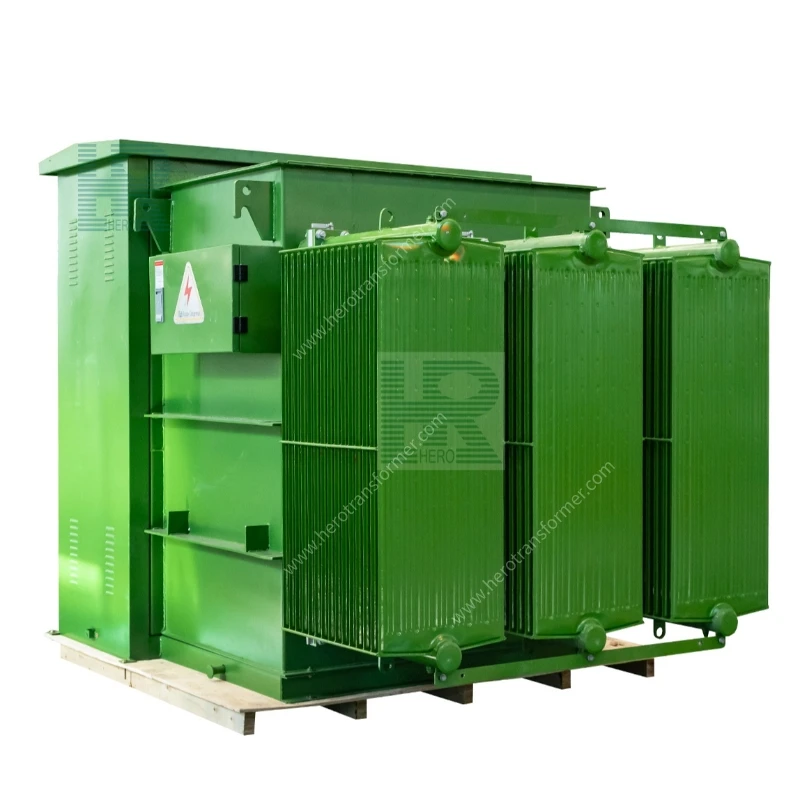

Tanque de aceite y sistema de enfriamiento
Un tanque de aceite completamente sellado soldado con placas de acero, lo que elimina la necesidad de un conservador de aceite. La pared exterior es un radiador corrugado o de placa, expuesto directamente al aire para la disipación del calor.

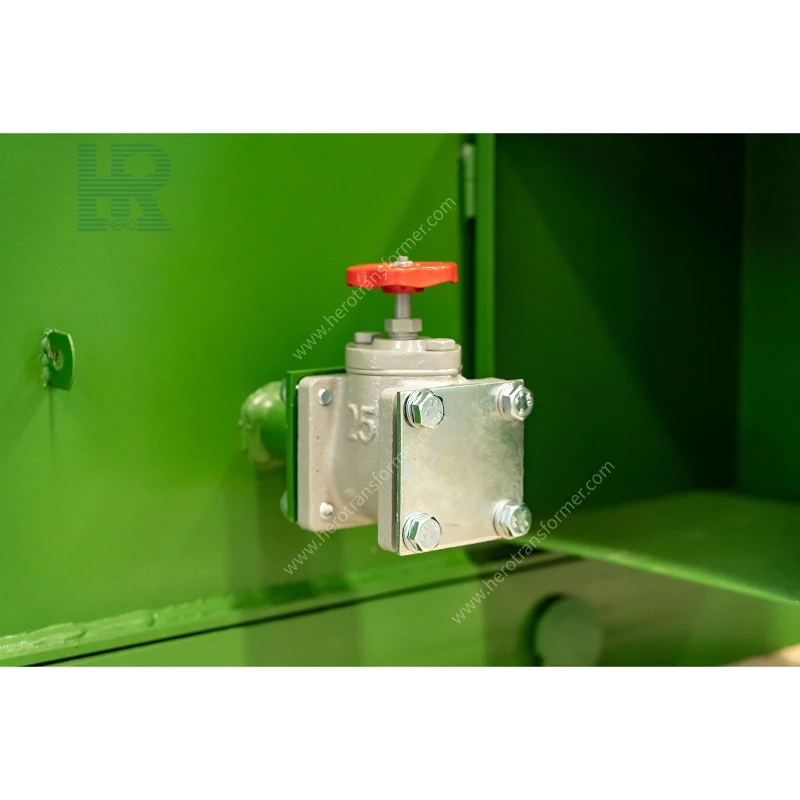

Accesorios de Protección y Monitoreo
Incluye una válvula de alivio de presión (a prueba de explosiones), un medidor de nivel de aceite (tipo ventana o medidor), un termómetro de aceite (con controlador de temperatura opcional), una válvula de drenaje/válvula de muestreo, etc.

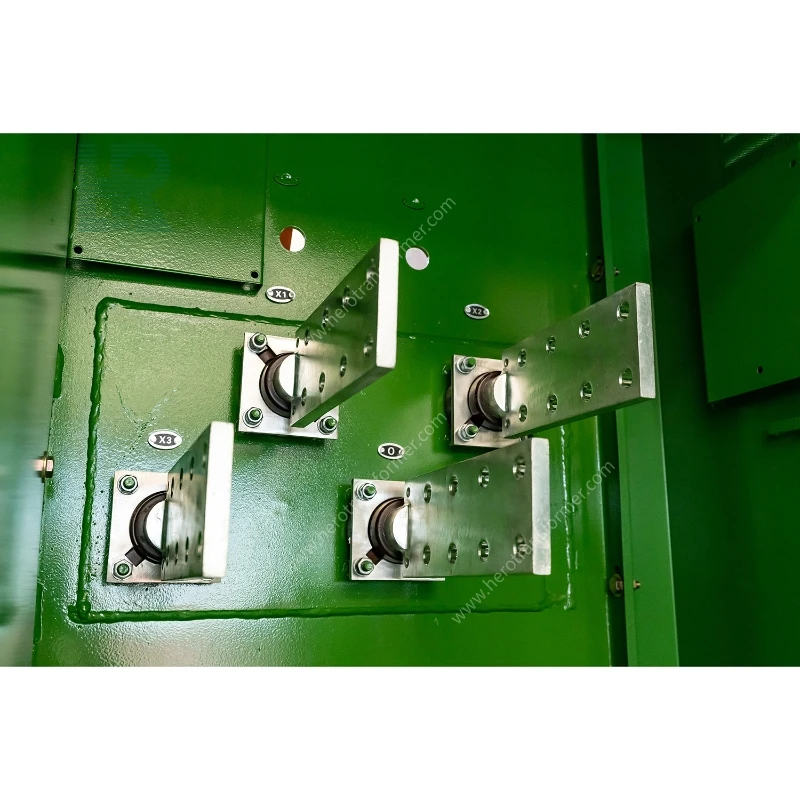

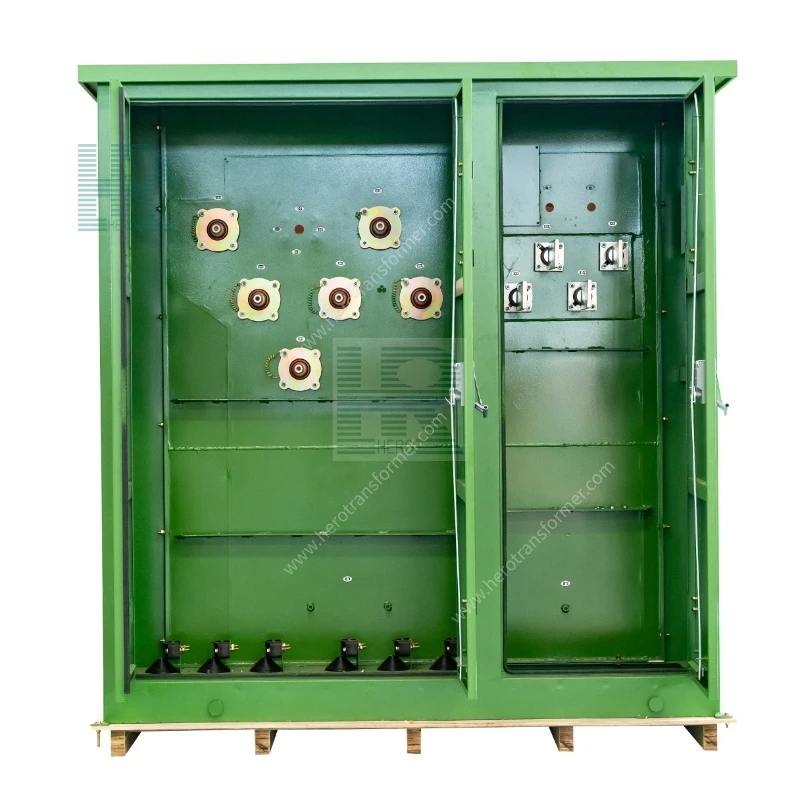

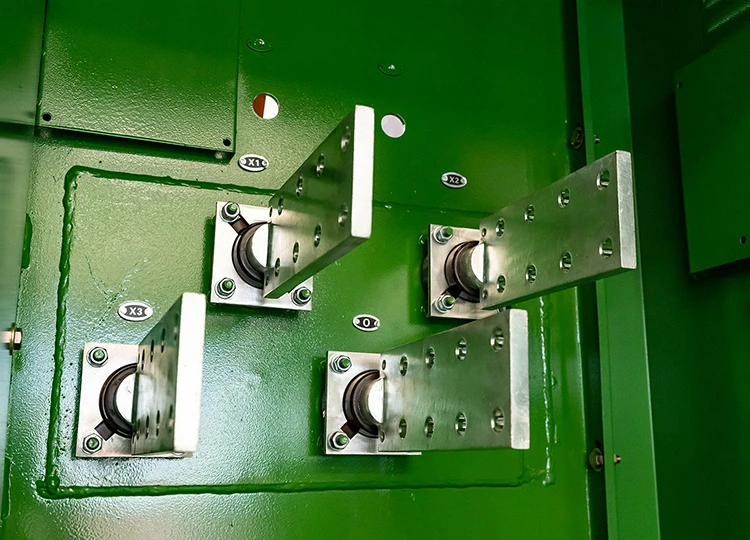

Cámaras de Alta y Baja Presión
Caja de instrumentos
Una caja protectora independiente que alberga termómetros de aceite, medidores de nivel de aceite, medidores de presión de vacío, termómetros de bobinado, etc.
1. Ventajas principales del producto
① Alta rentabilidad: el diseño integrado reduce significativamente los costos en comparación con las subestaciones prefabricadas de estilo europeo (tamaño pequeño, ahorro de material) y las soluciones tradicionales de salas de distribución. No se requiere una sala de distribución dedicada, lo que supone un gran ahorro en inversión en infraestructura.
② Alta seguridad y confiabilidad: estructura completamente aislada y sellada sin partes vivas de alto voltaje expuestas, lo que elimina el riesgo de descarga eléctrica. La protección de doble fusible proporciona una cobertura total de fallas, lo que garantiza un funcionamiento seguro de la red eléctrica.
③ Instalación fácil y rápida: se envía como una unidad completa y solo requiere conexiones de cables en el sitio para su puesta en servicio inmediata, lo que resulta en un período de instalación muy corto. Apto tanto para instalación en suelo exterior como para uso interior (requiere protección contra incendios).
④ Capacidades de red flexibles: el tipo de terminal (Z) y el tipo de red en anillo (H) están disponibles, lo que permite una conexión rápida a las redes de distribución de energía existentes; Los conectores de cables se pueden enchufar y desenchufar bajo carga, lo que facilita el mantenimiento y las operaciones de suministro temporal de energía.
⑤ Excelentes capacidades de resistencia a sobrecargas y cortocircuitos: la estructura sumergida en aceite y el diseño de alta resistencia de aislamiento le otorgan capacidades superiores de resistencia a sobrecargas a corto plazo y cortocircuitos repentinos en comparación con los transformadores de tipo seco.
⑥ Excelente rendimiento de protección: el revestimiento anticorrosión y el diseño completamente sellado le permiten resistir diversos entornos exteriores hostiles, como viento, arena, niebla salina, alta humedad y temperaturas extremas.
2. Vida útil
En condiciones de operación y mantenimiento estandarizadas, la vida útil total del diseño del equipo puede alcanzar entre 20 y 30 años. El núcleo de hierro y los devanados no tienen piezas que se dañen fácilmente, lo que resulta en una lenta disminución de la vida útil. El envejecimiento de los equipos se debe principalmente al deterioro del aceite aislante y al envejecimiento de las juntas. Las pruebas periódicas de la calidad del aceite (como el análisis DGA) y el reemplazo del sello pueden extender significativamente la vida útil.
1. Mantenimiento diario
① Inspección diaria: revise periódicamente la carcasa del equipo para detectar fugas de aceite, deformaciones o corrosión; observe si la lectura del indicador de nivel de aceite está dentro del rango normal; registrar la temperatura del aceite y el sonido de funcionamiento; y solucionar cualquier anomalía.
② Prueba de calidad del aceite: Se recomienda tomar muestras y probar la rigidez dieléctrica, el contenido de humedad y el gas disuelto (DGA) del aceite aislante cada 1 o 2 años. Según los resultados de la prueba, filtre, regenere o reemplace el aceite.
③ Inspección de componentes: calibre periódicamente las válvulas de alivio de presión, los medidores de nivel de aceite y los controladores de temperatura, etc.; Verifique que las conexiones del enchufe del codo de alto voltaje estén apretadas y muestren signos de descarga.
④ Limpieza y disipación de calor: limpie periódicamente el polvo y los residuos de la superficie del tanque de aceite y del disipador de calor para garantizar una disipación de calor sin obstrucciones y evitar la acumulación de calor.
2. Normas de seguridad
① Seguridad en el trabajo con líneas vivas: El mantenimiento del equipo se debe realizar después de desconectar la energía, probar el voltaje y conectar un cable a tierra. Está estrictamente prohibido enchufar o desenchufar los conectores del cable acodado mientras la alimentación está encendida (las operaciones deben realizarse después de apagar la alimentación). Los trabajadores deben estar certificados y usar equipo de protección aislado.
② Prevención de incendios y protección del medio ambiente: Están estrictamente prohibidos llamas abiertas y materiales inflamables y explosivos alrededor del equipo. El aceite mineral es inflamable; en situaciones con requisitos estrictos de prevención de incendios, se debe utilizar aceite de éster natural de alto punto de inflamación (FR3), junto con instalaciones adecuadas contra incendios. Al sustituir el aceite aislante, se debe utilizar un contenedor exclusivo para el reciclaje; Está estrictamente prohibido el vertimiento indiscriminado que contamine el medio ambiente.
③ Entorno de instalación compatible: la ubicación de instalación debe cumplir con los requisitos de ventilación, disipación de calor, mantenimiento y distancias seguras. No debe colocarse cerca de paredes o instalaciones inflamables/explosivas. Las instalaciones interiores deben estar equipadas con particiones ignífugas, tanques de recolección de fugas de aceite y otras instalaciones de protección contra incendios que cumplan con las normas.
④ Manejo de fallas: Si se producen ruidos anormales, pulverización de aceite, alarmas de alta temperatura o activación de la válvula de alivio de presión, detenga inmediatamente la máquina y desconecte la energía. Se debe investigar la causa antes de reiniciar la operación; Queda terminantemente prohibido el funcionamiento con avería.
1. Actualización de la red de distribución de energía urbana: como equipo central para "puntos de distribución densos y de pequeña capacidad" en centros de carga, resuelve los problemas de altas pérdidas en las líneas y largos radios de suministro de energía.
2. Centros Residenciales y Comerciales: Terminales de distribución de energía para comunidades residenciales, complejos comerciales y edificios de oficinas; Se puede instalar a lo largo de calles y cinturones verdes, estéticamente agradable y sin ocupar espacio de construcción.
3. Empresas industriales y mineras: Distribución de energía para fábricas, minas, puertos, plantas petroquímicas y otras empresas, adecuada para escenarios industriales con grandes fluctuaciones de carga.
4. Generación de Energía de Nuevas Energías: Centrales eólicas (conexión a red elevadora, aptas para entornos costeros y desérticos) y centrales fotovoltaicas (conexión a red elevadora), compatibles con modelos dedicados eólicos/fotovoltaicos.
5. Municipal e Infraestructura: Distribución de energía para lugares públicos como alumbrado público urbano, aeropuertos, estaciones, hospitales y escuelas.
6. Suministro de energía temporal: Necesidades de distribución de energía temporal o móvil para sitios de construcción, operaciones de campos petroleros, eventos a gran escala, etc.
1. Riesgos ambientales
1. Riesgo de fuga y contaminación: La fuga de aceite mineral puede contaminar el suelo y las fuentes de agua. En áreas ambientalmente sensibles (como fuentes de agua y tierras de cultivo) se debe utilizar aceite de éster natural (FR3) respetuoso con el medio ambiente y con un punto de inflamación elevado, y se debe reforzar el sellado del recinto, con las correspondientes medidas de recogida a prueba de fugas.
2. Riesgo de incendio: el aceite mineral es inflamable y puede encenderse en caso de una falla de arco.
3. Riesgos de corrosión y niebla salina: áreas costeras y plantas químicas, donde la niebla salina o los gases corrosivos pueden corroer fácilmente el gabinete y los componentes metálicos. Se requieren recubrimientos anticorrosivos de grado C4 o superior y sujetadores de acero inoxidable, junto con un tratamiento de recubrimiento especial para el gabinete.
4. Riesgos de alta temperatura y disipación de calor: Las altas temperaturas prolongadas aceleran la oxidación del aceite aislante y el envejecimiento de los sellos. En áreas de alta temperatura, se deben utilizar configuraciones de disipación de calor mejoradas o tasas de carga adecuadamente reducidas.
5. Limitaciones de adaptabilidad a la altitud: para altitudes superiores a 1000 m, se necesitan productos de aislamiento reforzados para altas altitudes personalizados (que aumentan la distancia de fuga) para mitigar el riesgo de rotura del aislamiento debido a la baja presión del aire.
6. Impacto del ruido: La instalación cerca de áreas residenciales requiere la consideración de límites de ruido (por ejemplo, ≤55 dB por la noche), lo que requiere la selección de modelos de bajo ruido (hasta menos de 45 dB).
2. Restricciones de instalación
1. Requisitos de cimentación: Se requiere una plataforma de cimentación de hormigón. El terreno debe ser plano, tener suficiente capacidad de carga y cumplir con los requisitos de drenaje y canales de cables.
2. Distancias de Seguridad: La instalación de los equipos debe cumplir con los requisitos de distancia de seguridad de las partes vivas al suelo, edificios e instalaciones circundantes, y permitir espacio suficiente para la disipación de calor y las operaciones de mantenimiento.
3. Cumplimiento de la seguridad contra incendios: Las instalaciones interiores o subterráneas deben estar equipadas con instalaciones contra incendios que cumplan con las normas, como particiones ignífugas, tanques de recolección de derrames de petróleo y extintores de polvo seco, y cumplir con los requisitos de aceptación de seguridad eléctrica.
4. Restricciones de transporte: El equipo se envía como una unidad completa; Se deben considerar las restricciones de altura y ancho y las condiciones de elevación para las rutas de transporte. Durante el transporte, el equipo debe fijarse de forma segura para evitar daños por vibraciones y golpes.
Este producto admite una personalización personalizada en todas las dimensiones y se puede adaptar con precisión a las condiciones del proyecto, las condiciones ambientales, los estándares de la industria y las necesidades del cliente. Las dimensiones clave son las siguientes:
| Dimensión de personalización | Gama opcional/Descripción |
| Capacidad y voltaje | 50 kVA ~ 7000 kVA; AT ≤ 35 kV, BT personalizable (0,36 / 0,4 / 0,48 / 0,69 kV, etc.) |
| Modo de fuente de alimentación | Tipo de terminal (Z): fuente de alimentación de terminal estándar Tipo de red en anillo (H): conectable al sistema de red en anillo para entradas de alimentación dobles o múltiples |
| Tipo de aceite aislante | Aceite mineral (IEC 60296) / Aceite de éster natural ecológico de alto punto de inflamación (p. ej., FR3, punto de inflamación > 312 ℃) / Aceite de éster sintético |
| Material de bobinado | Todo cobre/todo aluminio/aluminio HV + cobre LV, etc. |
| Grupo de conexión | Dyn11, Dyn1, YNd1, Ynd11, etc. |
| Grado de resistencia a la corrosión | Grados C3 / C4 / C5, adecuados para entornos hostiles como niebla salina costera y contaminación industrial. |
| Personalización de escenarios de aplicación | Energía eólica dedicada: adaptable a entornos hostiles (playas, desiertos, etc.), capacidad ampliable a > 4.500 kVA Fotovoltaica dedicada: adecuada para los requisitos de conexión a la red fotovoltaica |
| Configuración de bajo voltaje | Disyuntores de caja moldeada BT opcionales, dispositivos de conmutación de compensación automática de potencia reactiva, controladores inteligentes de subtensión, dispositivos de medición y control remoto |
| Monitoreo inteligente | Funciones opcionales de monitoreo en línea de la temperatura/nivel de aceite, transmisión remota de datos, alarma de falla y regulación automática de voltaje; adecuado para sistemas de redes inteligentes desatendidos |
| Estándares | GB/T 17467, JB/T 10217, ANSI C57.12, IEEE C57.12.20, IEC 60076, etc. |
| Colores y marcas | Códigos de colores especificados por el usuario (por ejemplo, carta RAL); placas de identificación y etiquetas de advertencia en chino/inglés |
| Componentes | Bujes estándar europeo (EN), bujes estándar americano (IEEE); termómetros de bobinado opcionales, relés de presión repentina, etc. |
