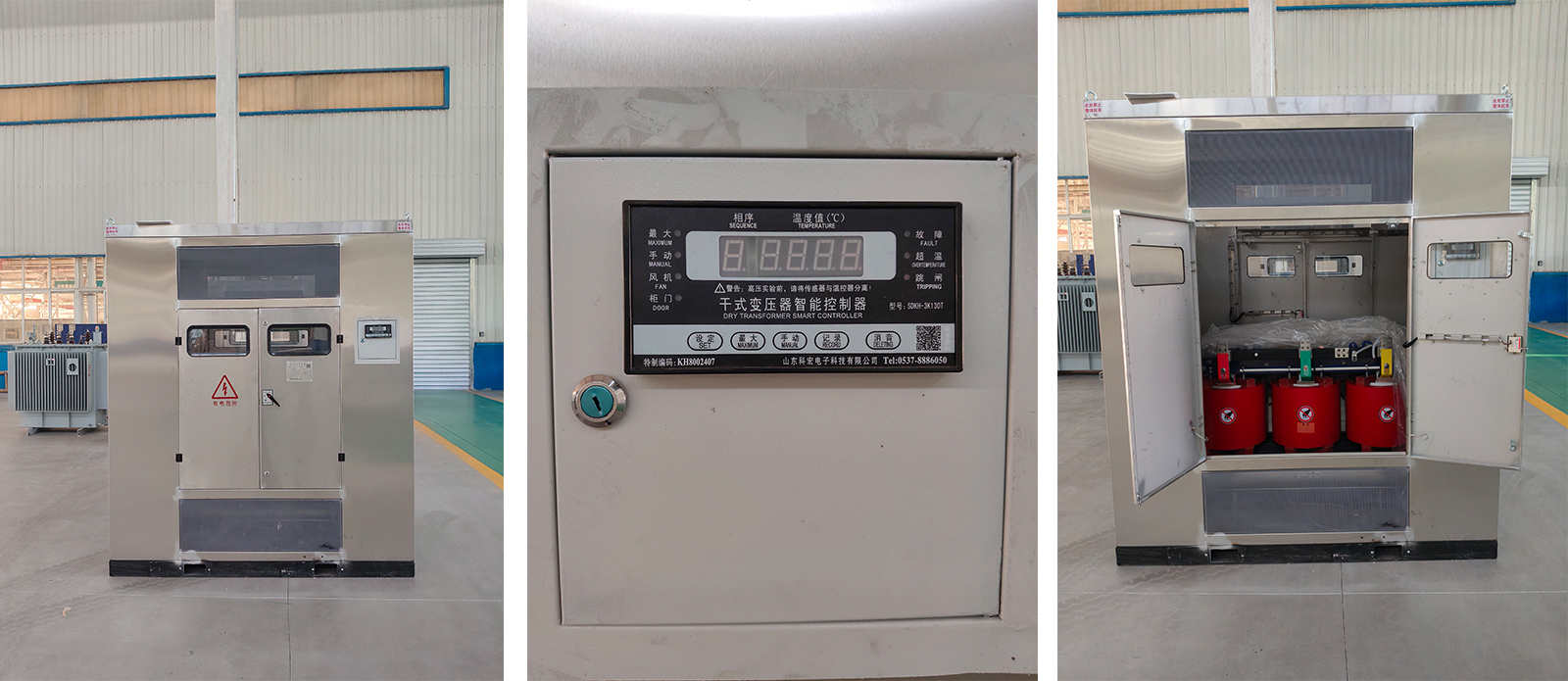

Configuración de parámetros del controlador de temperatura del transformador de tipo seco + Guía de operación completa

¡¡¡Clima caluroso!!! Procedimiento de uso correcto de 5 pasos para el controlador de temperatura de transformador de tipo seco

Paso 1: Primer encendido del equipo

Conecte el controlador de temperatura correctamente y luego encienda la alimentación. El controlador entrará en modo de funcionamiento normal. El área de fase de la pantalla mostrará las temperaturas en tiempo real de los devanados trifásicos A/B/C respectivamente.

Paso 2: Verifique el valor máximo y el ciclo trifásico

Presione el botón "MAX" en el panel. La pantalla mostrará solo la temperatura más alta entre los devanados trifásicos y su fase correspondiente, mientras se ilumina la luz indicadora MAX. Presione el botón "MAX" nuevamente para cambiar al modo de visualización cíclica trifásica y la luz indicadora MAX se apagará.

Paso 3: Operación manual de inicio/parada del ventilador

Cuando el arranque/parada automática no esté activado, presione el botón "MANUAL" para forzar el arranque del ventilador. Se iluminarán la luz indicadora manual y la luz indicadora del ventilador. Presione el botón "MANUAL" nuevamente para detener el ventilador y todos los indicadores de la pantalla se apagarán.

Paso 4: Consulta y modificación del valor de configuración de parámetros

Presione el botón "CONFIGURAR". La pantalla muestra "P-000" como contraseña inicial. Modifique la contraseña a "P-101". Presione el botón "SET" para configurar los parámetros en 1. El parámetro No. 1-080 representa la temperatura de parada automática del ventilador (valor predeterminado de fábrica: 70 ℃ u 80 ℃). El parámetro No. 2-100 representa la temperatura de arranque automático del ventilador (valor predeterminado de fábrica: 90 ℃ o 100 ℃). El parámetro No. 3-130 representa la temperatura de alarma de sobretemperatura de la bobina (valor predeterminado de fábrica: 130 ℃). El parámetro No. 4-150 representa la temperatura de disparo de la bobina (valor predeterminado de fábrica: 150 ℃).

Durante todo el proceso de configuración de parámetros, si no se pulsa ningún botón durante 10 segundos consecutivos, el controlador saldrá automáticamente de la interfaz de configuración de parámetros y volverá a la interfaz de visualización de temperatura normal.

Paso 5: recuperar y ver registros históricos de operaciones

Presione el botón "GRABAR". La pantalla muestra "HL1-0", que representa la recuperación del registro de apagado más reciente. Continúe presionando el botón "GRABAR" y la pantalla mostrará secuencialmente los registros más recientes para la Fase A, Fase B y Fase C. Al ver los registros de operación, si no hay operación durante 20 segundos consecutivos, la pantalla volverá automáticamente a la interfaz de visualización de temperatura normal.

Los beneficios de utilizar correctamente un controlador de temperatura de transformador de tipo seco

I. Garantizar la seguridad en la operación del equipo

① Evita que el devanado se queme por sobrecalentamiento: el controlador de temperatura monitorea la temperatura del devanado en tiempo real. Cuando la temperatura se acerca al límite de resistencia del material de aislamiento (155 ℃ para Clase F, 180 ℃ para Clase H), emite una alarma de sobretemperatura o un comando de disparo, evitando efectivamente cortocircuitos entre espiras, roturas del aislamiento o incluso accidentes de incendio causados por sobrecalentamiento.

② Proporciona una advertencia temprana de posibles fallas: al observar si las temperaturas trifásicas están equilibradas y si la tasa de aumento de temperatura es anormal, se pueden detectar tempranamente problemas como fallas del ventilador, funcionamiento por sobrecarga y ventilación deficiente, cortando de raíz posibles accidentes.

II. Ampliación de la vida útil del transformador

③ Retrasa el envejecimiento del aislamiento: la tasa de envejecimiento de los materiales de aislamiento de transformadores de tipo seco está directamente relacionada con la temperatura: por cada 8-10 ℃ que excede el límite nominal, la vida útil se reduce a la mitad. La configuración correcta del controlador de temperatura (por ejemplo, el ventilador arranca a 100 ℃ y se detiene a 80 ℃) mantiene la temperatura del devanado dentro de un rango razonable, lo que garantiza una vida útil de 30 años.

④ Evita choques térmicos innecesarios: las fluctuaciones de temperatura frecuentes y drásticas exacerban la expansión y contracción de los materiales aislantes, provocando microfisuras. El controlador de temperatura mantiene una temperatura relativamente estable controlando con precisión el arranque/parada del ventilador.

III. Mejorar la economía operativa

⑤ Ahorro de energía y reducción del consumo: el ventilador se inicia automáticamente cuando la temperatura alcanza los 100 ℃ y se detiene automáticamente a los 80 ℃, evitando un funcionamiento prolongado e ineficaz del ventilador y ahorrando consumo de energía eléctrica. Un solo ventilador suele consumir varios cientos de vatios por kilovatio; El arranque/parada bajo demanda puede ahorrar considerables costos de electricidad anualmente.

⑥ Mejora la confiabilidad del suministro de energía: previene cortes de energía no planificados causados por disparos por sobretemperatura, asegurando un suministro de energía normal para la producción y la vida diaria. Para ubicaciones de carga primaria, como centros de datos y hospitales, el funcionamiento confiable del controlador de temperatura está directamente relacionado con la continuidad del suministro de energía.

IV. Reducir los costos de operación y mantenimiento

⑦ Permite la operación desatendida: los controladores de temperatura inteligentes cuentan con funciones de monitoreo automático, control automático, alarma de falla y comunicación remota (interfaz RS485), y pueden integrarse en sistemas de automatización de distribución de energía, lo que reduce significativamente la frecuencia de las inspecciones manuales.

⑧ Permite la localización rápida de fallas: la función de "caja negra" del controlador registra la temperatura del devanado trifásico y el estado de funcionamiento antes del corte de energía, lo que permite al personal de mantenimiento analizar rápidamente la causa de las fallas y acortar el tiempo de reparación.
