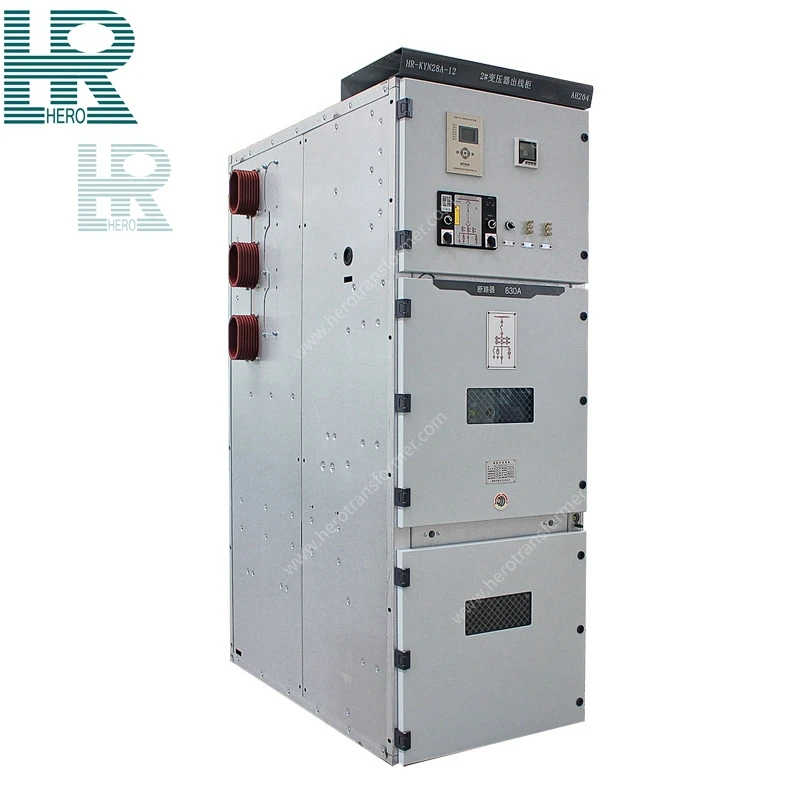

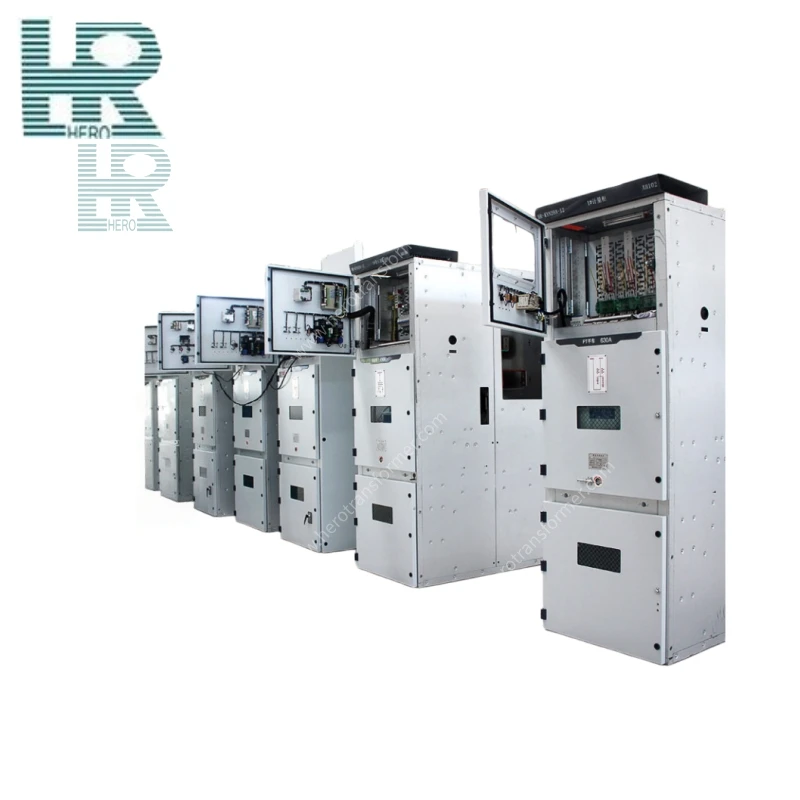

Tablero de distribución blindado de CA extraíble modelo KYN28A-12 en gabinete metálico
El tablero de distribución cerrado con montaje central revestido de metal KYN28A-12 (en lo sucesivo, el "dispositivo de distribución") es un conjunto completo de equipos de distribución de energía para interiores para sistemas de energía trifásicos de CA 50 Hz, 3,6 ~ 12 kV. Se utiliza principalmente para la transmisión de energía en centrales eléctricas, la recepción y distribución de energía en sistemas de energía eléctrica y subestaciones de empresas industriales y mineras, así como para controlar motores de alto voltaje que requieren arranques frecuentes.
Este tablero cumple con los requisitos de normas como GB 3906, DL/T 404 e IEC 62271-200 (anteriormente IEC 298). Está equipado con funciones de "cinco prevención", que incluyen:
➤Prevención del funcionamiento incorrecto del disyuntor
➤Prevención de introducir o retirar el camión bajo carga
➤Prevención del cierre del seccionador de tierra cuando el circuito está bajo tensión
➤Prevención de activación cuando el seccionador de tierra está en posición cerrada (tierra)
➤Prevención de entrada en compartimentos activos
El cuadro consta de dos partes principales: un gabinete fijo y componentes extraíbles (denominado "camión"). La carcasa del gabinete y las particiones de cada compartimento funcional se ensamblan mediante placas de acero galvanizadas y aluminio atornilladas entre sí, con doble engarzado en la estructura del gabinete. Las puertas y los paneles laterales del gabinete están fabricados con placa de acero A3 laminada en frío de 2,0 mm de alta calidad, procesada y soldada mediante equipos CNC. La superficie del gabinete se somete a procesos de tratamiento anticorrosión que incluyen desengrasado, decapado, fosfatado y pasivación, seguidos de pulverización electrostática a alta presión y horneado a alta temperatura a 183 °C para formar una capa de recubrimiento por pulverización electrostática. Esta capa protectora puede soportar fuerzas de impacto de más de 50 kg y tiene una vida útil de más de 10 años. El nivel de protección del gabinete del tablero es IP4X, y cuando se abre la puerta del compartimiento del interruptor, el nivel de protección es IP2X.
Este cuadro puede equiparse con carros de disyuntor en vacío VD4, VEP, VS1, 3AE1 u otros tipos equivalentes. Se puede instalar en disposiciones de doble fila, espalda con espalda o cara a cara.
|
Nombre del parámetro |
Unidad |
Valor |
||
|
Modelo |
|
KYN28A-12 (Personalización disponible) |
||
|
Tensión nominal |
kv |
10 |
||
|
Tensión máxima de trabajo |
kv |
11.5 |
||
|
Corriente nominal |
A |
1250/2000/2500/3150 |
||
|
nivel de aislamiento |
1imi |
Relativo alternativo |
kv |
42 |
|
Entre puertos |
48 |
|||
|
LIWV |
Relativo alternativo |
75 |
||
|
Superficie de fractura |
85 |
|||
|
(4s) Corriente nominal de corte en cortocircuito (4s) |
kv |
25 31,5 40 |
||
|
Corriente nominal de cierre de cortocircuito |
KA |
63 80 100 |
||
|
KA Rms |
25 31,5 40 |
|||
|
Corriente nominal máxima soportada |
60 80 100 |
|||
|
Tensión nominal del circuito de control. |
DC110 220;AC110 220 |
|||
|
código IP |
Caparazón |
|
IP4X |
|
|
Compartimento (cuando la puerta del gabinete está abierta) |
IP2X |
|||

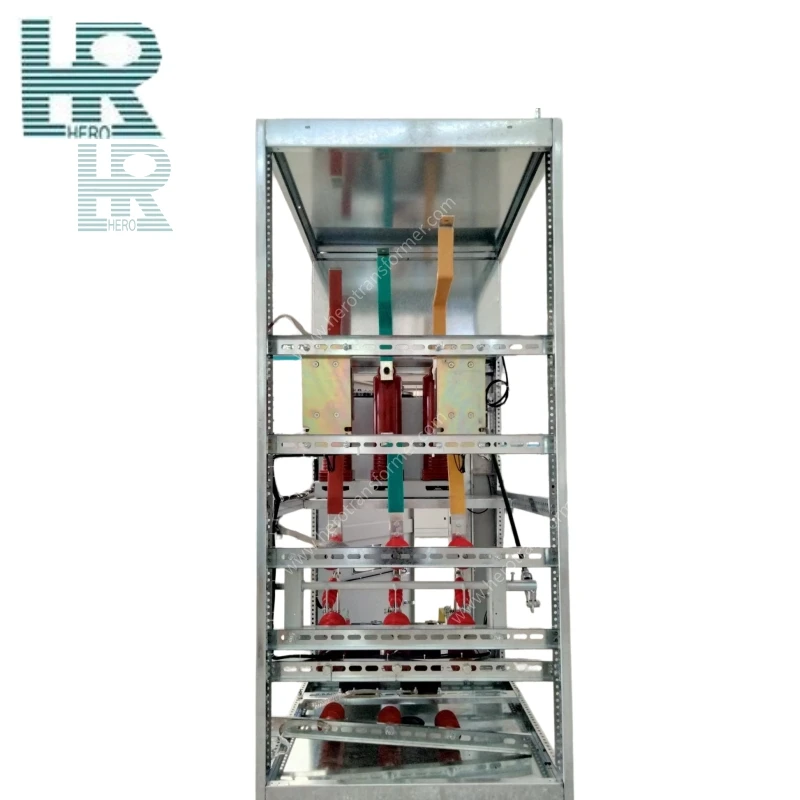

Gabinete/gabinete
Fabricado con placa de acero chapada en aluminio y zinc de alta calidad, ensamblada mediante múltiples procesos de doblado, presentando alta resistencia y resistencia a la corrosión. El gabinete está dividido en cuatro compartimentos independientes: compartimento de barras colectoras, compartimento de disyuntor, compartimento de cables y compartimento de relés/instrumentos. Barreras metálicas separan cada compartimento para garantizar el aislamiento mutuo en caso de fallo.
Camión con disyuntor (unidad extraíble)
Adopta una estructura extraíble montada en el centro equipada con un disyuntor de vacío y un mecanismo operativo asociado. El camión tiene tres posiciones: servicio, prueba/aislamiento y retirado. Se proporcionan un posicionamiento claro y enclavamientos mecánicos durante los cambios de posición, lo que facilita el mantenimiento y el servicio.
Circuito conductor primario
Incluye barras colectoras principales, barras colectoras secundarias, cajas de contactos fijas y brazos de contacto. Las barras colectoras principales atraviesan y conectan todos los gabinetes. Las barras colectoras conectan las cajas de contactos al disyuntor. Todos los puntos de conexión están chapados en plata para reducir la resistencia de contacto y garantizar la capacidad de transporte de corriente.
Transformadores de instrumentos
Incluye transformadores de corriente y transformadores de tensión. Los transformadores de corriente están instalados en el lado de salida dentro del compartimiento de cables para medición y protección. Los transformadores de voltaje se instalan en la barra colectora o en el compartimiento de cables para proporcionar señales de voltaje y energía operativa.
Interruptor de puesta a tierra
Instalado en el compartimento de cables, equipado con un mecanismo de operación de torsión y función de cierre rápido. El seccionador de puesta a tierra está interbloqueado mecánicamente con el disyuntor, la puerta del gabinete y la cubierta del compartimiento de cables para evitar un mal funcionamiento y garantizar la seguridad del personal de mantenimiento.
Dispositivos de instrumentación y protección de relés
Instalado en el compartimiento de relés/instrumentos, incluidos dispositivos de protección basados en microcomputadoras, dispositivos integrales de medición y control, instrumentos inteligentes, interruptores selectores y elementos indicadores. Estos dispositivos implementan protección contra sobrecorriente, sobrecorriente instantánea y falla a tierra, así como monitoreo del estado operativo.
Mecanismo de enclavamiento
Incluye enclavamientos mecánicos entre gabinetes y dispositivos de enclavamiento forzado interno, implementando estrictamente la secuencia operativa de las "cinco prevención": evitar el funcionamiento incorrecto del disyuntor; impedir la apertura o cierre de seccionadores bajo carga; impedir el cierre del seccionador de tierra en tensión; impedir la energización cuando el seccionador de tierra está cerrado; y evitar la entrada a compartimentos activos.
Dispositivos de protección y alivio de presión
Cada compartimento funcional está equipado con canales de alivio de presión en la parte superior, lo que permite que los gases a alta presión se liberen direccionalmente en caso de una falla de arco interno, lo que garantiza la seguridad del personal. El nivel de protección del gabinete es IP4X y cuando se abre la puerta del compartimiento del disyuntor, el nivel de protección es IP2X. Se proporcionan ventanas de observación de vidrio a prueba de explosiones.
1. Ventajas principales del producto
① Estructura compacta, ahorro de espacio: Adopta una estructura de camión extraíble montada en el centro con un ancho de gabinete de solo 800 mm (para gabinete estándar de 12 kV). Admite disposición espalda con espalda o instalación montada en la pared, lo que ahorra significativamente espacio en el piso de la sala de distribución.
② Enclavamiento confiable de "cinco prevenciones": Equipado con un sistema de enclavamiento mecánico completo que implementa estrictamente las cinco funciones de prevención, incluida la prevención del funcionamiento incorrecto del disyuntor y la prevención de apertura o cierre de seccionadores bajo carga, eliminando efectivamente los accidentes por mal funcionamiento eléctrico.
③ Diseño de alta confiabilidad: Gabinete hecho de placa de acero chapada en aluminio y zinc con excelente resistencia a la corrosión y al impacto. Cada compartimento está separado de forma independiente, lo que garantiza que no haya interferencias mutuas en caso de fallo.
④ Mantenimiento conveniente: Adopta una estructura de disyuntor extraíble montado en el centro. Durante el mantenimiento, el camión se puede sacar del gabinete, lo que facilita el mantenimiento y las pruebas.
⑤ Protección de seguridad integral: nivel de protección del gabinete IP4X, con nivel de protección IP2X cuando se abre la puerta del compartimiento del disyuntor. Cada compartimento está equipado con canales de alivio de presión independientes, lo que permite que los gases a alta presión se liberen direccionalmente durante fallas de arco interno, lo que garantiza la seguridad del personal.
⑥ Gran adaptabilidad: Compatible con varias marcas nacionales e internacionales de disyuntores de vacío como VS1, VD4 y HVX. La corriente nominal de la barra colectora principal cubre 630 A ~ 4000 A, la corriente soportada en cortocircuito alcanza 16 kA ~ 50 kA, cumpliendo con diferentes requisitos de capacidad.
⑦ Alto nivel de inteligencia: puede equiparse con dispositivos de protección integral basados en microcomputadoras, instrumentos inteligentes, interfaces de comunicación remota, etc., implementando protección contra sobrecorriente, sobrecorriente instantánea, falla a tierra y monitoreo del estado operativo en línea, adaptable a subestaciones inteligentes desatendidas.
⑧ Buena adaptabilidad ambiental: Gabinete fabricado con placa de acero chapada en aluminio y zinc de alta calidad con excelente resistencia a la corrosión, adecuado para entornos industriales generales y áreas costeras.
2. Vida útil
En condiciones de funcionamiento estándar y uso adecuado, la vida útil de diseño general del tablero de distribución de alto voltaje KYN28A-12 puede alcanzar de 20 a 25 años. La carcasa de placa de acero chapada en aluminio y zinc, con su excelente resistencia a la corrosión y resistencia estructural estable, puede alcanzar una vida útil de más de 30 años. El disyuntor en vacío tiene una vida útil mecánica de 20.000 operaciones y una vida eléctrica de 10.000 operaciones, mientras que el interruptor en vacío puede funcionar normalmente hasta por 20 años bajo corriente nominal. Los transformadores de corriente y los transformadores de tensión tienen una vida útil de 15 a 20 años. Los dispositivos de protección de relés basados en microcomputadoras, debido al envejecimiento de los componentes electrónicos, tienen una vida útil de aproximadamente 10 a 15 años.
Los factores clave que afectan la vida útil incluyen la frecuencia de operación, el impacto de la corriente de cortocircuito, las condiciones ambientales (humedad, polvo, gases corrosivos) y la calidad del mantenimiento. Bajo condiciones de mantenimiento estandarizadas (limpieza regular, ajuste, pruebas preventivas y mantenimiento del mecanismo operativo), junto con el reemplazo oportuno de los componentes críticos al final de su vida útil, la vida útil total del equipo se puede extender a más de 25 años.

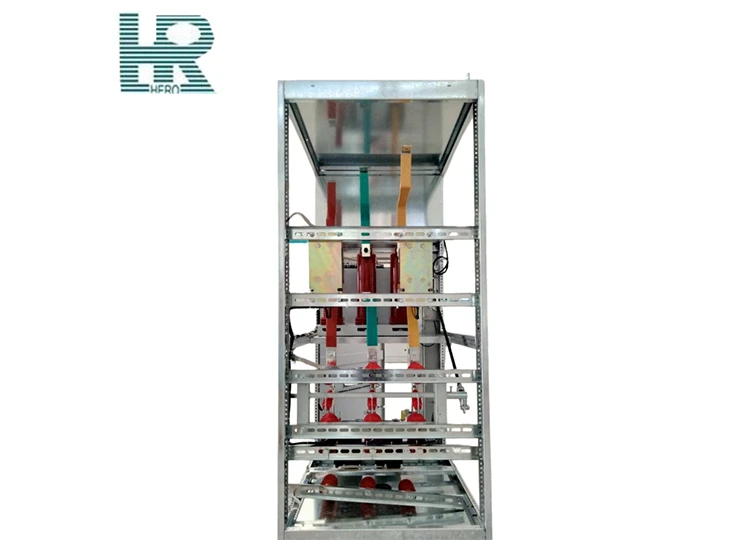

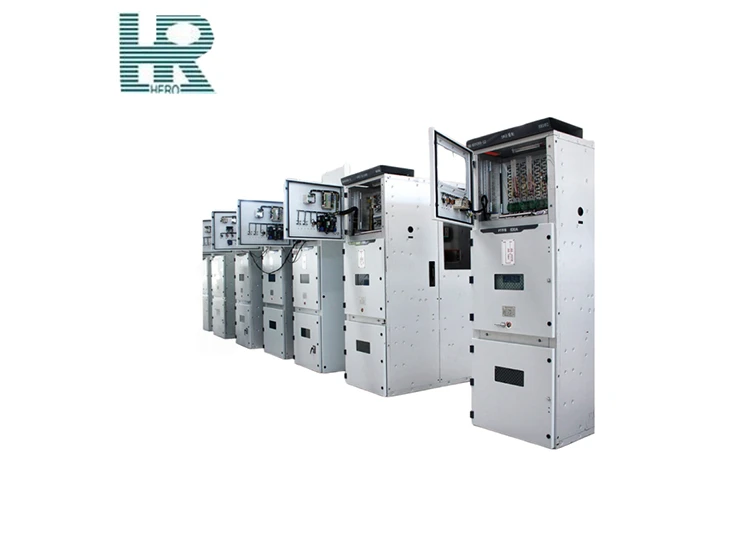

1. Mantenimiento diario
① Verifique la integridad y el espacio libre del gabinete, las ventanas de observación y los pasillos.
② Supervise la corriente, el voltaje, las luces indicadoras y escuche si hay sonidos anormales.
③ Limpie anualmente el polvo de los aisladores, cajas de contactos y piezas aislantes.
④ Apriete los pernos de la barra colectora y las conexiones de los terminales secundarios cada seis meses.
⑤ Inspeccione anualmente la quema de contactos del camión y la flexibilidad del mecanismo de inserción.
⑥ Pruebe periódicamente las funciones de enclavamiento de "cinco prevención" para comprobar su funcionamiento adecuado.
⑦ Comprobar la suavidad de apertura/cierre del seccionador de tierra y el cierre de los contactos.
⑧ Inspeccionar el funcionamiento del dispositivo de protección, los indicadores y los bloques de terminales.
⑨ Realice pruebas de resistencia de aislamiento y configuración de protección cada 1 a 3 años.
2. Normas de seguridad
1. Operación de apagado: El mantenimiento debe realizarse solo después de que todos los interruptores de aislamiento en los lados de alto y bajo voltaje estén completamente desconectados. Siga estrictamente los procedimientos de corte de energía, verificación de voltaje, descarga e instalación del cable de conexión a tierra.
2. Verificación de voltaje y conexión a tierra: Sólo después de realizar una verificación de voltaje de tres niveles y una conexión a tierra confiable se puede comenzar a trabajar. Cuelgue un cartel de advertencia de "No cerrar".
3. Liberación de carga residual: Después de apagar el transformador, la carga residual debe descargarse completamente antes de poder realizar el mantenimiento. Se debe prestar especial atención al efecto de almacenamiento de energía capacitivo de los devanados del transformador de aislamiento.
Este producto realiza las funciones de cierre y cierre, control, protección y monitoreo en sistemas de energía. Se utiliza principalmente en:
① Centrales Eléctricas (sistemas auxiliares de distribución de energía, interruptores principales para pequeños y medianos generadores)
② Subestaciones (recepción y distribución de energía)
③ Sistemas de distribución de energía para empresas industriales y mineras
④ Arranque de motores grandes de alto voltaje y otras aplicaciones similares
1. Riesgos ambientales
1. Riesgo de humedad y condensación: La alta humedad provoca condensación en las piezas aislantes dentro del gabinete, lo que reduce la resistencia del aislamiento y provoca fácilmente descargas disruptivas o de fuga en la superficie.
2. Riesgo de contaminación por polvo: El polvo conductor se acumula en los aisladores y las superficies de la caja de contactos, acortando la distancia de fuga y posiblemente causando cortocircuitos o descargas parciales.
3. Riesgo de gas corrosivo: Los gases corrosivos en plantas químicas y sitios de tratamiento de aguas residuales corroen las piezas metálicas, lo que provoca un contacto deficiente debido a la oxidación del gabinete y los contactos.
4. Riesgo de sobrecalentamiento por alta temperatura: una ventilación deficiente o una temperatura ambiente excesiva hacen que el aumento de temperatura dentro del gabinete supere los límites, lo que acelera el envejecimiento del aislamiento y el daño de los componentes.
5. Riesgo de impacto por vibración: La proximidad a equipos vibratorios grandes puede hacer que los sujetadores se aflojen y la posición del camión cambie, lo que afecta la confiabilidad del enclavamiento.
6. Riesgo de altitud: cuando la altitud supera los 1000 m, la resistencia del aislamiento del aire disminuye y una distancia de aislamiento externo insuficiente puede provocar una descarga entre fases o entre fases y tierra.
2. Restricciones de instalación
① Temperatura ambiente: máxima +45°C, mínima -25°C
② Humedad relativa: promedio diario no superior al 95%, promedio mensual no superior al 90%
③ Altitud: no superior a 1000 m
④ Intensidad sísmica: no superior al grado 8
⑤ Presión de vapor saturado: el promedio diario no excede 2,2×10³ MPa, el promedio mensual no excede 1,8×10³ MPa
⑥ Sitio de instalación: El equipo se instalará en lugares libres de incendios, riesgos de explosión, contaminación severa, corrosión química y vibraciones severas.
El alcance del suministro del tablero extraíble de 10 kV se determinará de acuerdo con el diagrama de cableado de configuración proporcionado por el licitador. Todos los interruptores deben estar equipados con relés, instrumentos y dispositivos de control secundario de acuerdo con los planos de cableado secundario proporcionados por el instituto de diseño. El tablero incluirá bloques de terminales, seccionadores (interruptores de aislamiento) y disyuntores para conexiones externas. El cableado secundario dentro del tablero deberá cablearse completamente de acuerdo con los diagramas de cableado secundario.
