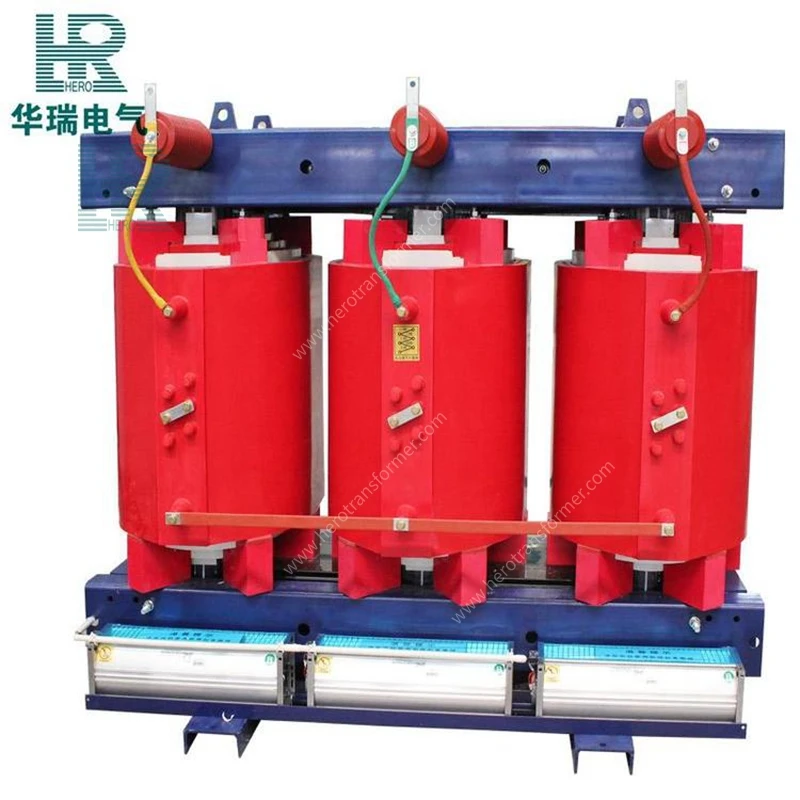

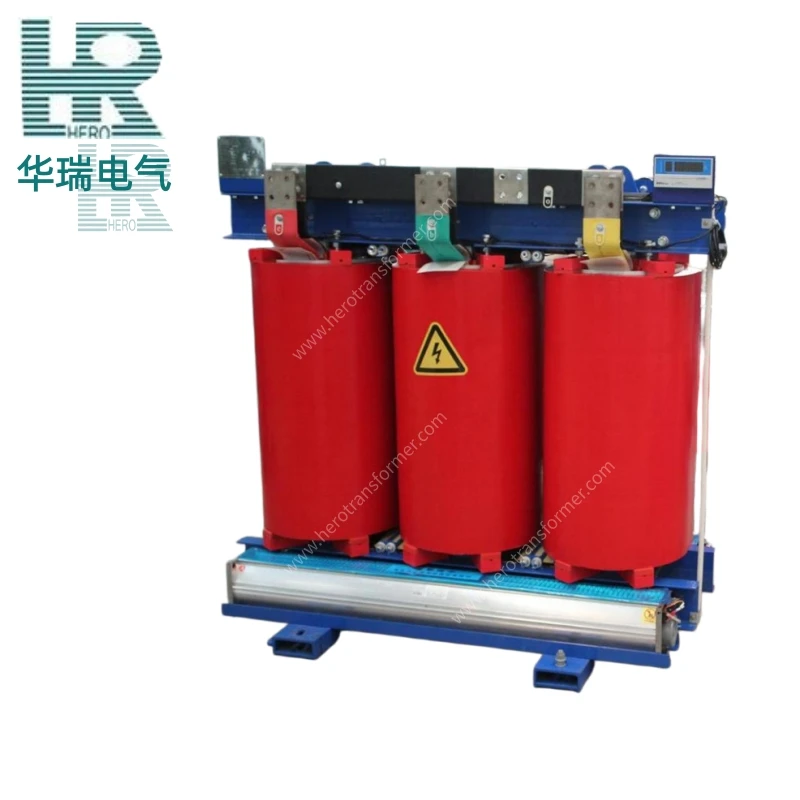

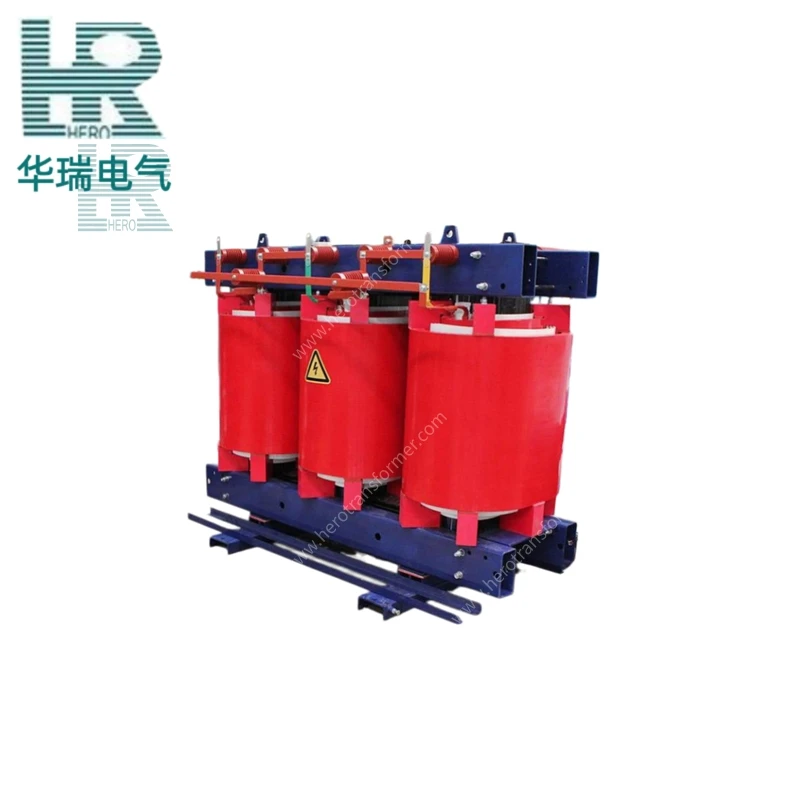

Transformador seco trifásico sin mantenimiento SCB10-2500KVA-35/0,4 kV

Un transformador de tipo seco de ahorro de energía de 35 kV es un transformador de potencia trifásico con un lado de alto voltaje nominal de 35 kV, en el que el núcleo y los devanados no están sumergidos en ningún líquido aislante. Utiliza aire como medio de refrigeración y materiales sólidos como resina epoxi o papel aislante NOMEX como aislamiento principal. Basado en el principio de inducción electromagnética, este producto reduce el voltaje de la red de 35 kV al voltaje bajo del lado del usuario (generalmente 0,4 kV o 10 kV), logrando conversión y transmisión de energía.

Consulta ahora + Próximos productos +

Características clave del producto

Excelente seguridad y protección del medio ambiente

Utiliza materiales aislantes sólidos como resina epoxi o papel NOMEX, evitando por completo el uso de aceite aislante inflamable, eliminando riesgos de fugas e incendio, y no produciendo humo tóxico durante la operación, cumpliendo con los requisitos ambientales y de protección contra incendios.

Rendimiento de aislamiento confiable

Adopta una estructura de aislamiento sólida fundida al vacío con alta rigidez dieléctrica del material aislante. No hay medio líquido entre los devanados o entre los devanados y el núcleo, lo que elimina el riesgo de falla del aislamiento causado por fugas de aceite.

Diseño sin mantenimiento

Elimina la necesidad de trabajos de mantenimiento regulares, como muestreo de aceite, filtración de aceite y regeneración de aceite. Los devanados y el núcleo están completamente encapsulados por materiales aislantes sólidos, aislándolos del polvo y la humedad externos. No es necesario reemplazar el medio aislante durante la operación, lo que reduce significativamente los costos de operación y mantenimiento y la carga de trabajo.

Métodos de enfriamiento flexibles

Utiliza refrigeración por aire natural (AN) o aire forzado (AF), y no requiere componentes auxiliares como radiadores o conservadores de aceite, lo que da como resultado una estructura simple.

Fuerte adaptabilidad de instalación

De tamaño compacto y relativamente liviano, se puede colocar directamente en el centro de carga (como salas de distribución de piso, andenes de metro, centros de datos).

Vida útil controlable

Los materiales aislantes sólidos envejecen lentamente en condiciones normales de funcionamiento y mantienen un rendimiento estable durante toda su vida útil. La vida útil total del diseño puede alcanzar los 20-30 años.

Tabla de parámetros del producto

Parámetro	Especificación
Capacidad nominal	1250 kVA (personalización compatible)
Clasificación de alto voltaje	10kV (niveles de voltaje personalizables)
Clasificación de bajo voltaje	400 V (personalizable según sea necesario)
Método de enfriamiento	Aire Natural (AN), Aire Forzado (AF)
Clase de aislamiento	Clase F (155 ℃), Clase H (180 ℃) — para aplicaciones especiales
Voltaje de impedancia	4% ~ 10% (dependiendo de la capacidad y el nivel de voltaje)
Pérdidas	Cumple con GB 20052, UL, CSA, IEC, DOE2016, IEEE, ANSI, EN60076, etc.; optimización de bajas pérdidas disponible
Grupo de conexión	Dyn11, Yyn0, YNd11, Yy0, etc. (opcional)
Número de fases	trifásico
Frecuencia nominal	50Hz/60Hz
Nivel de protección	IP21
Límite de aumento de temperatura	Aumento máximo de temperatura del devanado ≤ 100K
Temperatura ambiente	Máximo: +40 ℃; Mínimo: Interior -5 ℃, Exterior -25 ℃ (normalmente requiere un diseño especial o un recinto adicional)

Composición del componente principal

Centro

Fabricado con láminas de acero al silicio de grano orientado laminadas entre sí para formar el circuito magnético principal. Los procesos de juntas escalonadas o en inglete reducen eficazmente las pérdidas por corrientes parásitas y las pérdidas por histéresis, mejorando la eficiencia de operación del equipo. La superficie del núcleo está recubierta con barniz aislante antioxidante y la placa de conexión a tierra se extrae de manera confiable.

Devanados de alta y baja tensión

Enrollado con conductores de cobre de alta calidad o conductores de aluminio (lámina), divididos en devanados de alto voltaje y devanados de bajo voltaje. Se adopta una estructura de aislamiento sólido, utilizando fundición al vacío de resina epoxi (tipo encapsulado) o papel NOMEX/fibra de vidrio (tipo no encapsulado).

Cables terminales de alto voltaje/bajo voltaje

Utilizando barras colectoras de cobre, terminales de cobre o cajas de conexiones de cables para lograr conexiones eléctricas internas y externas. Según las necesidades del cliente se pueden seleccionar interfaces de bus cerradas, conectores enchufables para cables o cajas de bornes. Los transformadores de tipo seco para subestaciones de estilo americano a menudo se configuran con métodos de salida lateral o inferior.

Componentes de refrigeración

Incluyendo ventiladores de refrigeración (ventiladores axiales o centrífugos), deflectores de aire, etc. Los métodos de refrigeración AN (Aire Natural) o AF (Aire Forzado) se adaptan según las especificaciones de potencia.

Gabinete protector (opcional)

Fabricados en acero inoxidable, aleación de aluminio o chapa de acero galvanizado, proporcionando diferentes niveles de protección desde IP20 hasta IP65.

Ventajas del producto y vida útil

1. Ventajas principales del producto

① Excelente seguridad y protección del medio ambiente: el diseño completamente libre de aceite elimina el riesgo de fugas de aceite y de incendio, y no se produce humo tóxico durante la operación.

②Instalación conveniente y ahorro de espacio: De tamaño compacto y relativamente liviano, ahorra significativamente espacio e inversión en construcción civil, con un ciclo de instalación corto y posicionamiento flexible.

③Operación sin mantenimiento: Elimina la necesidad de trabajos de mantenimiento regulares, como muestreo de aceite, filtración de aceite y regeneración de aceite.

④ Fuerte adaptabilidad ambiental: Los niveles de protección (IP20 a IP65) y las clases climáticas/ambientales (C2/C3, E2/E3) se pueden seleccionar según el escenario de aplicación. Con la adición de una carcasa protectora, puede funcionar de manera confiable en exteriores o en ambientes altamente contaminados, adaptándose a requisitos ambientales especiales como gran altitud, niebla salina y humedad.

2. Vida útil

En condiciones de funcionamiento estándar y uso adecuado, la vida útil de diseño general del transformador de tipo seco puede alcanzar de 20 a 30 años. Los materiales aislantes sólidos utilizados, como la resina epoxi o el papel NOMEX, envejecen lentamente cuando funcionan por debajo de la temperatura nominal. Además, no hay piezas mecánicas de desgaste; el rendimiento magnético de las láminas de acero al silicio del núcleo decae extremadamente lentamente y los conductores de cobre/aluminio de los devanados no están sujetos a corrosión química. La vida estructural supera con creces los 30 años.

Estándares de seguridad y mantenimiento diario

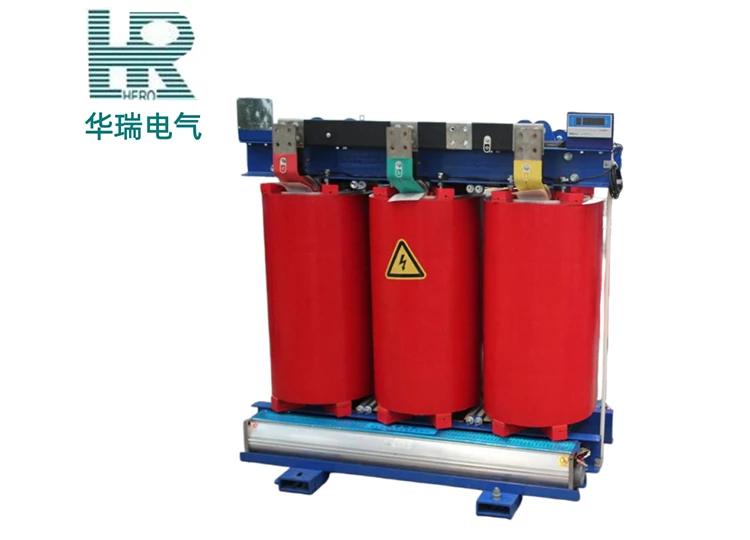

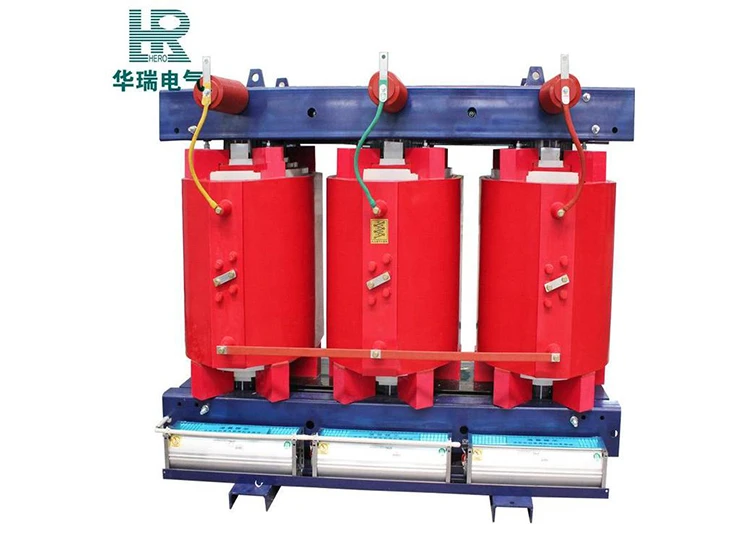

Mantenimiento rutinario y normas de seguridad

1. Mantenimiento diario

① Limpie el polvo del núcleo y de las superficies del devanado (usando una aspiradora o aire comprimido seco).

② Compruebe si los sujetadores y los terminales de conexión están flojos.

③ Pruebe si el controlador de temperatura y las funciones del ventilador funcionan normalmente.

④ Supervise la resistencia del aislamiento y las tendencias del nivel de descarga parcial.

2. Normas de seguridad

① Seguridad de operación: Durante el mantenimiento del equipo, se debe cortar la energía, se debe verificar el voltaje y se debe aplicar conexión a tierra. Está estrictamente prohibido abrir el gabinete o tocar los componentes internos mientras el equipo esté bajo tensión. Los operadores deben poseer certificados válidos y usar equipo de protección aislado.

② Prevención de incendios y explosiones: el lugar de instalación debe garantizar una buena ventilación. Está estrictamente prohibido almacenar materiales inflamables alrededor del equipo y las rutas de escape en caso de incendio deben mantenerse despejadas.

③ Gestión del polvo y la humedad: el lugar de instalación se mantendrá seco y limpio. El polvo acumulado en las superficies de los bobinados se limpiará periódicamente.

④ Procedimientos de manejo de fallas: en caso de sonidos anormales, alarmas, humo visible o formación de arcos, el equipo debe apagarse y apagarse inmediatamente. El funcionamiento sólo podrá reanudarse después de que se haya identificado y solucionado la causa del fallo. Está estrictamente prohibido el funcionamiento forzado en condiciones de fallo. Si aparecen grietas, marcas de carbonización o decoloración en la superficie del devanado, se deben realizar pruebas y evaluaciones de aislamiento.

⑤ Acceso para mantenimiento y espacios libres de seguridad: El acceso para mantenimiento debe reservarse en la parte delantera y trasera del equipo (generalmente no menos de 1,2 m en la parte delantera y no menos de 0,8 m en la parte trasera). Los lados de alta y baja tensión deben cumplir con los requisitos de distancia de seguridad para las partes vivas a tierra y entre fases (determinadas según el nivel de tensión). Para transformadores con gabinetes protectores con clasificación IP, la puerta de mantenimiento se abrirá hacia afuera y estará equipada con una cerradura de seguridad para evitar que personal no autorizado ingrese a los compartimientos activos.

Aplicaciones industriales comunes

1. Subestaciones del Sistema Eléctrico: Transformadores principales (elevadores/reductores) y transformadores de distribución.

2. Plantas de Fabricación Industrial: Distribución de energía para industrias como la automotriz, siderúrgica, química y textil.

3. Generación de Energía de Nuevas Energías: Conexión a red elevadora de aerogeneradores y subestaciones elevadoras fotovoltaicas.

4. Minería y Metalurgia: Suministro de energía para trituradoras de alta potencia, hornos eléctricos, laminadores y otras cargas de impacto.

5. Tránsito Ferroviario: Subestaciones de tracción para metros y trenes ligeros, que suministran energía a líneas aéreas de contacto o terceros carriles.

6. Centros de datos e infraestructura: Principal distribución de energía entrante para grandes parques industriales, sirviendo como enlace crítico en los sistemas de energía de respaldo.

7. Uso comercial y civil: sistemas de distribución de energía para grandes complejos comerciales, parques industriales, comunidades residenciales y suministro de energía centralizado de municipios.

Consideraciones clave

1. Riesgos ambientales

1. Riesgo de contaminación por polvo: la superficie del devanado de un transformador de tipo seco está expuesta. En un entorno con mucho polvo durante un período prolongado, la eficiencia de disipación de calor disminuirá y la distancia de fuga se acortará, lo que puede provocar una descarga disruptiva en la superficie o una descarga parcial intensificada.

2. Riesgo de humedad y condensación: en un ambiente de alta humedad durante mucho tiempo o en lugares con grandes diferencias de temperatura entre el día y la noche, la superficie del aislamiento sólido absorbe fácilmente la humedad y forma condensación, lo que resulta en una disminución significativa de la resistencia del aislamiento y una reducción en el voltaje de inicio de la descarga parcial.

3. Riesgo de sobrecalentamiento por alta temperatura: cuando se instala un transformador de tipo seco en espacios cerrados mal ventilados, sótanos o cerca de fuentes de calor, el aumento de temperatura del devanado excederá el estándar, acelerando el envejecimiento térmico de los materiales aislantes.

4. Impacto de ruido y vibración: La magnetoestricción del núcleo de hierro genera ruido electromagnético de 100Hz~400Hz, que puede exceder el estándar (por ejemplo, ≤45~50dB por la noche) en lugares tranquilos como áreas residenciales, hospitales y centros de datos.

2. Restricciones de instalación

1. Instalación en interiores: Adecuado para edificios de gran altura, sótanos y áreas densamente pobladas. No se requiere un pozo de petróleo dedicado.

2. Espacio libre: Distancia desde la pared ≥0,8 m, distancia desde el pasillo ≥1,2 m, espacio libre entre dos unidades ≥1,0 m.

3. Requisitos de ventilación: Se debe garantizar la convección del aire. Está estrictamente prohibido bloquear las entradas y salidas de aire.

4. Requisitos de protección contra incendios: El transformador de tipo seco en sí no es combustible. No se almacenarán materiales inflamables a su alrededor. Los extintores estándar son suficientes.

5. Temperatura ambiente: interior -5 ℃ ~ +40 ℃, exterior -30 ℃ ~ +40 ℃. Se requiere un diseño especial si está fuera de este rango.

6. Acceso de mantenimiento: Reserva ≥1,2 m en la parte delantera y ≥0,8 m en la parte trasera.

Dimensiones y alcance de la personalización del producto

Este producto admite una personalización personalizada en todas las dimensiones, lo que permite una adaptación precisa según las condiciones operativas del proyecto, los factores ambientales, los estándares de la industria y los requisitos del cliente. El alcance de la personalización es el siguiente, con las dimensiones principales enumeradas a continuación:

Dimensión	Rango disponible / Descripción
Capacidad y voltaje	30kVA ~ 10.000kVA, 6kV ~ 11kV
Grupo de conexión	Dyn11, Yyn0, YNd11, Yy0, ZNyn11, etc.
Tipo de cambiador de tomas	Fuera de circuito (sin carga) (±2×2,5% o ±5%) / Con carga (±8×1,25%, etc.)
Método de enfriamiento	AN, AF, etc.
Material de bobinado	Totalmente cobre, totalmente aluminio, aluminio de alto voltaje/cobre de bajo voltaje, compuesto de cobre-aluminio, etc.
Protección y anticorrosión	IP00 ~ IP40
Entorno de instalación	Los transformadores de tipo seco se instalarán en interiores, en un ambiente limpio, seco y bien ventilado, con una temperatura ambiente de -5 ℃ ~ +40 ℃, una altitud ≤1000 m, libre de polvo conductor, gases corrosivos y riesgos de explosión, con espacio libre alrededor reservado para la disipación de calor y el mantenimiento.
Configuración de accesorios	Complementos opcionales: controlador de temperatura inteligente (monitoreo de temperatura del devanado), monitoreo en línea de descargas parciales, transmisión remota de datos, alarma/disparo por sobretemperatura, control automático de arranque/parada del ventilador, gabinete protector inteligente (con cerradura electromagnética), controlador de temperatura y humedad (anticondensación), etc., adaptables a sistemas inteligentes de distribución de energía desatendidos y subestaciones inteligentes.
Normas aplicables	UL / EN 60076 / GB 1094 / IEC 60076 / ANSI C57.12 / CSA / DOE Niveles de eficiencia energética
Marcado / Etiquetado	Placa de identificación y etiquetas de advertencia en chino/inglés o bilingües
