Transformadores Mineros Chile

La empresa minera necesitaba transformadores de múltiples modelos, diseños y formas de montaje. Las demandas de personalización detalladas se enumeran a continuación:

Múltiples relaciones de voltaje: 13,2/0,4 kV, 8,8/0,4 kV, 7,2/0,4 kV, 4,16/8,8 kV, 4,16/0,4 kV

Diversas especificaciones de montaje: montaje en suelo, montaje en poste tipo mochila, montaje en poste en cruz

Amplia gama de capacidades nominales: 10 kVA, 75 kVA, 100 kVA, 150 kVA, 600 kVA, 2000 kVA, 2500 kVA, 3500 kVA

Requisitos de accesorios personalizados

Casquillos anticontaminación adecuados para ambientes polvorientos.

Cajas de cables de alta y baja tensión para unidades seleccionadas

Protección de disparo por exceso de temperatura como opción

Tamaño de apertura personalizado y cantidad de casquillos de bajo voltaje

Para abordar los requisitos integrales personalizados, incluidas diversas relaciones de voltaje, métodos de montaje, capacidades y duras condiciones de minería con mucho polvo, nuestra empresa adoptó una estrategia de entrega de selección de parámetros de matriz + diseño estructural adaptable a la escena + componentes de núcleo reforzado, asegurando que cada transformador coincida con precisión con las condiciones de suministro de energía de la minería y los estándares de construcción en el sitio.

1. Análisis de demanda y confirmación de dibujo

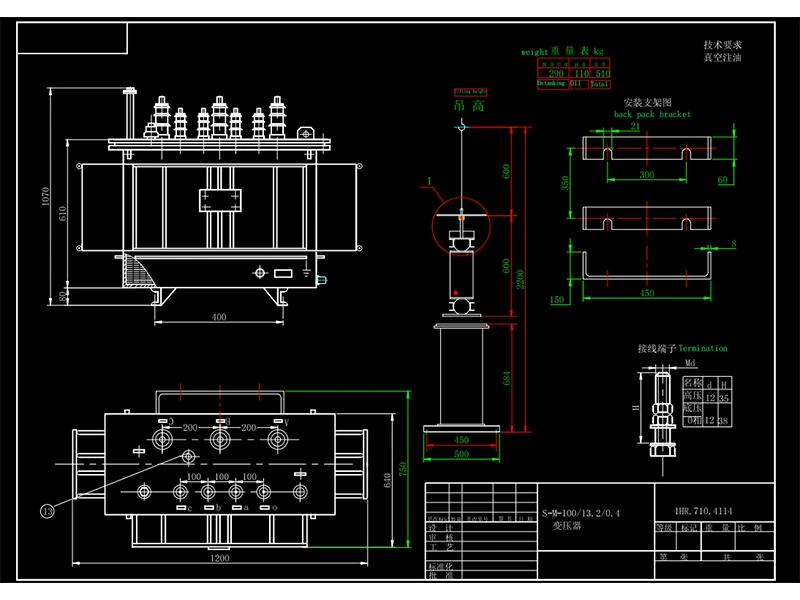

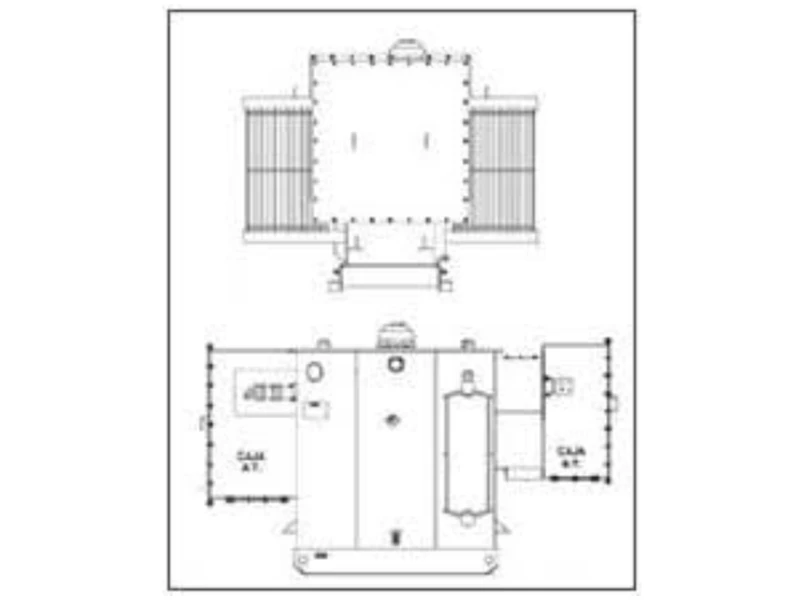

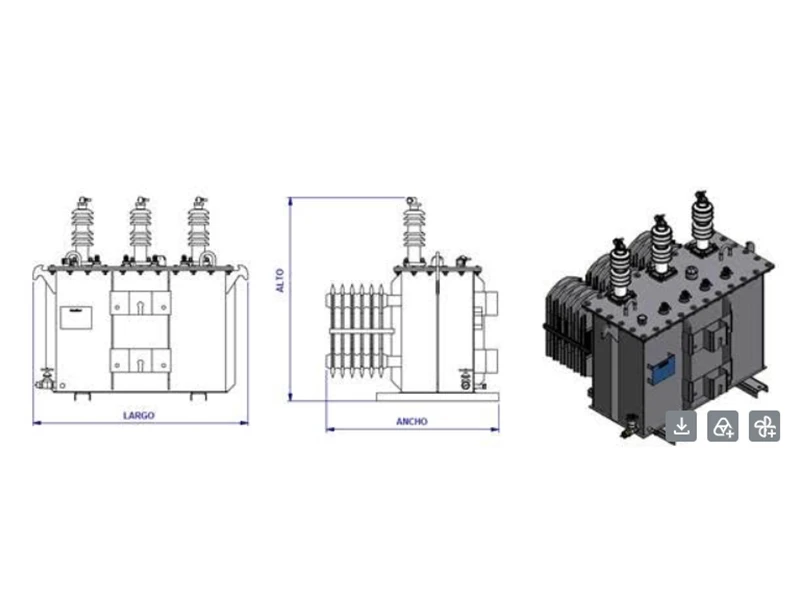

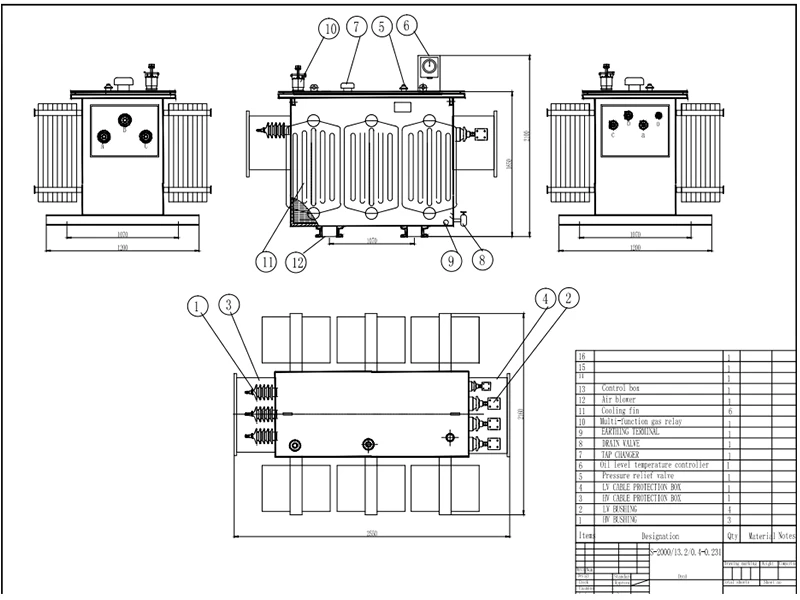

Todos los requisitos técnicos detallados se verificaron repetidamente antes de la producción. El cliente emitió y aprobó los esquemas completos y los planos de fabricación antes de la producción en masa.

2. Diseño estructural adaptado a la escena para diferentes tipos de montaje

Se desarrollaron soluciones de modificación estructural personalizadas para los tres tipos de montaje principales:

Transformadores de suelo: Equipados con base de canal de acero y pernos de anclaje para su fijación. En la base se colocan almohadillas amortiguadoras de altura ajustable para adaptarse a las superficies irregulares del terreno minero. Se instala una válvula de drenaje de aceite de emergencia en el fondo del tanque para cumplir con las normas de seguridad contra incendios. Para los modelos de gran capacidad (≥2000kVA), los radiadores divididos están configurados para un transporte y montaje convenientes en el sitio.

Transformadores de mochila para poste: Especialmente diseñados para suministro de energía en extremos de líneas aéreas. La estructura compacta y liviana del tanque reduce el ancho total del núcleo, con placas de orejetas traseras de doble cara para conexión de aro. Se suministran aros a juego para diámetros de poste de Φ190 mm, Φ230 mm, Φ350 mm, etc. Las líneas de alto y bajo voltaje salen desde la parte inferior lateral para una fácil conexión con cables aéreos descendentes.

Transformadores montados en cruceta: Soportes de cruceta inferiores reforzados con distancia central ajustable para adaptarse a combinaciones de cruceta de diferentes espacios entre postes. Se utilizan sujetadores dobles antiaflojamiento (tuercas de seguridad + pasadores de chaveta) entre la base del transformador y los soportes para evitar que las tuercas se aflojen debido a la vibración del viento a largo plazo.

3. Sistema de protección reforzado para entornos mineros polvorientos

Bujes anticontaminación: Todos los lados de alto voltaje están equipados con bujes compuestos de caucho de silicona antiincrustantes o bujes de porcelana de larga distancia de fuga con una distancia de fuga ≥31 mm/kV (basado en el voltaje operativo máximo), que cumplen con el nivel de contaminación Clase III y mantienen una distancia de fuga de aislamiento suficiente bajo acumulación de polvo.

Cerramiento del tanque sellado: Tanque herméticamente sellado y tapa sin conservador para reducir los puntos de sellado. El cambio de volumen del aceite del transformador se compensa mediante paredes corrugadas, lo que evita que entre polvo al tanque a través de los respiraderos.

Cajas de cables opcionales: Las cajas de cables para exteriores IP54 se instalan en unidades con requisitos de caja de cables, con suficiente espacio de cableado interno y prensaestopas de sujeción de cables para lograr un sellado a prueba de agua y polvo.

4. Sistema de monitoreo y protección de disparo por sobretemperatura

Esquema de protección de control de temperatura dual:

Protección primaria: Relés de temperatura montados en el lado de baja tensión (configuración ajustable: alarma de 80 °C / disparo de 95 °C), con sondas de temperatura insertadas en tubos de medición de temperatura en la tapa del tanque.

Protección mejorada opcional: resistencia térmica de platino Pt100 preintegrada en el interior de los devanados, conectada a controladores de temperatura inteligentes para visualización de la temperatura del devanado en tiempo real a través de DCS remoto y contactos de disparo pasivos para disyuntores aguas arriba.

Los casquillos de bajo voltaje personalizados se fabrican estrictamente de acuerdo con el tamaño y la cantidad de apertura especificados por el cliente, y combinan perfectamente con los terminales de cable de bajo voltaje o las conexiones de cobre flexibles existentes del cliente sin modificaciones en el sitio.

5. Garantía de calidad, inspección y entrega

Prueba de aceptación en fábrica: cada unidad se somete a pruebas de rutina completas de acuerdo con los estándares GB/T 6451 e IEC 60076, y se proporcionan informes de prueba bilingües chino-inglés.

Guía de instalación in situ: Junto con los transformadores montados en postes se entregan manuales de instalación ilustrados y una lista de herramientas de fijación especiales. Se proporciona guía remota gratuita por video (WeChat/Tencent Meeting) para los pedidos montados en postes por primera vez para ayudar a los equipos de construcción con la elevación, el posicionamiento y la fijación.

Confirmación previa al envío: se envían al cliente videos de vista completa de 360° de los transformadores terminados con los parámetros de la placa de identificación y fotografías remedidas de las dimensiones clave de la interfaz para su confirmación antes del envío para garantizar una desviación dimensional cero a la llegada.

Bujes anticontaminación: Todos los lados de alto voltaje están equipados con bujes compuestos de caucho de silicona antiincrustantes o bujes de porcelana de larga distancia de fuga con una distancia de fuga ≥31 mm/kV (basado en el voltaje operativo máximo), que cumplen con el nivel de contaminación Clase III y mantienen una distancia de fuga de aislamiento suficiente bajo acumulación de polvo.

Cerramiento del tanque sellado: Tanque herméticamente sellado y tapa sin conservador para reducir los puntos de sellado. El cambio de volumen del aceite del transformador se compensa mediante paredes corrugadas, lo que evita que entre polvo al tanque a través de los respiraderos.

Cajas de cables opcionales: Las cajas de cables para exteriores IP54 se instalan en unidades con requisitos de caja de cables, con suficiente espacio de cableado interno y prensaestopas de sujeción de cables para lograr un sellado a prueba de agua y polvo.

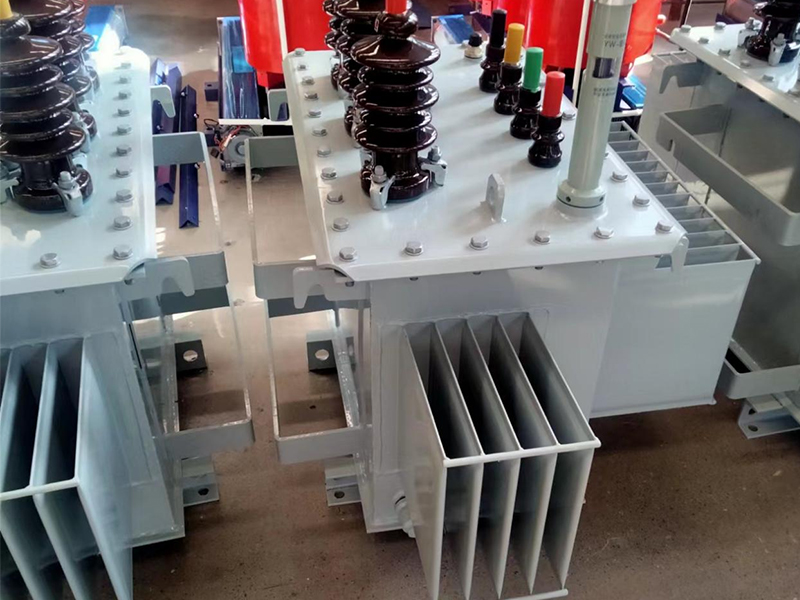

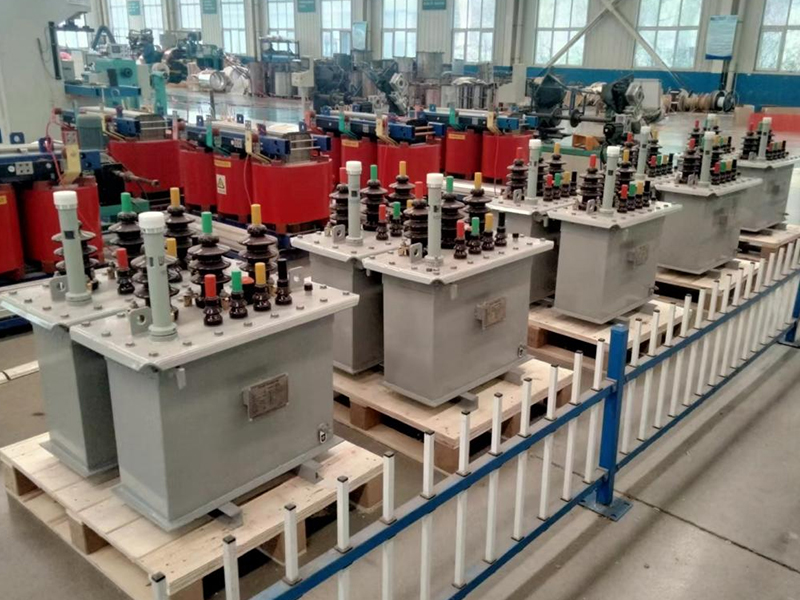

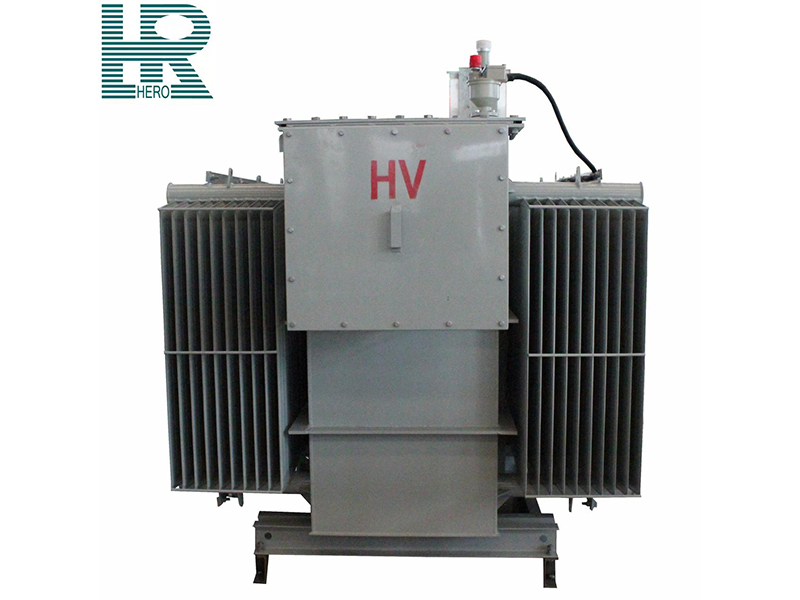

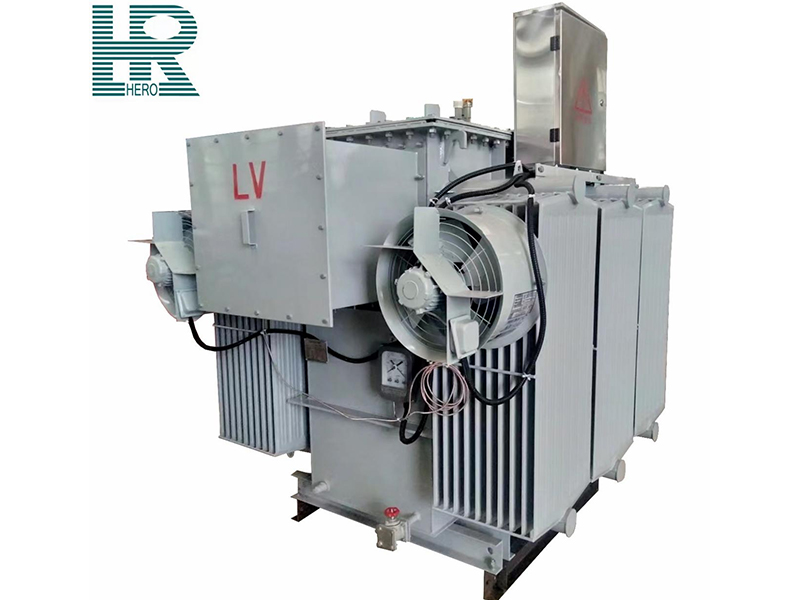

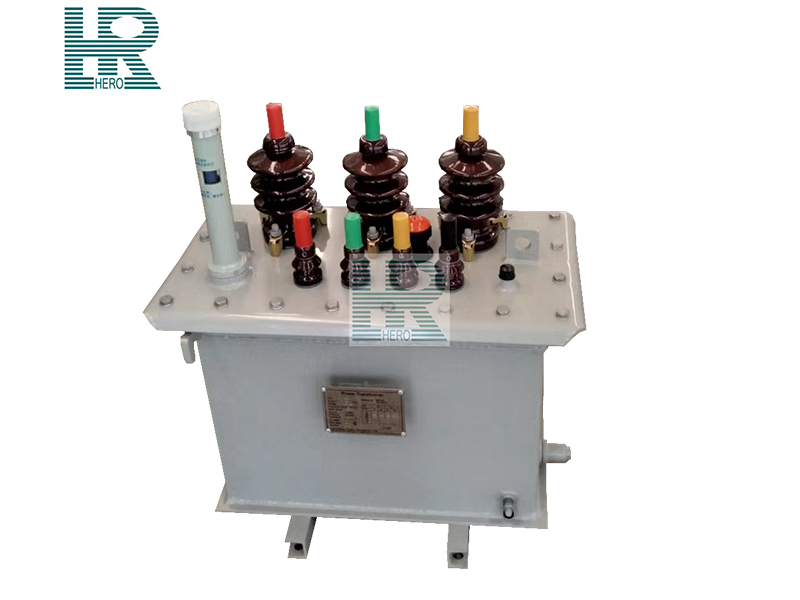

Figura 1: Fotos de varios modelos de transformadores.

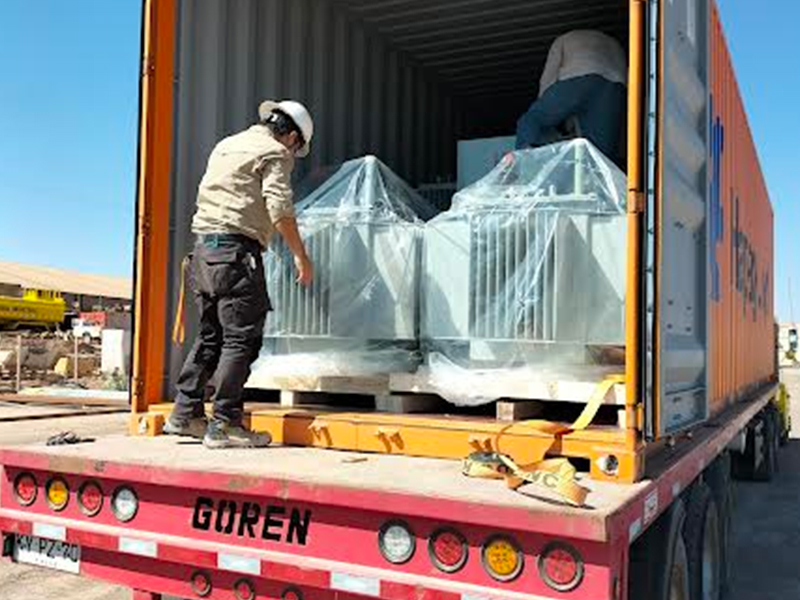

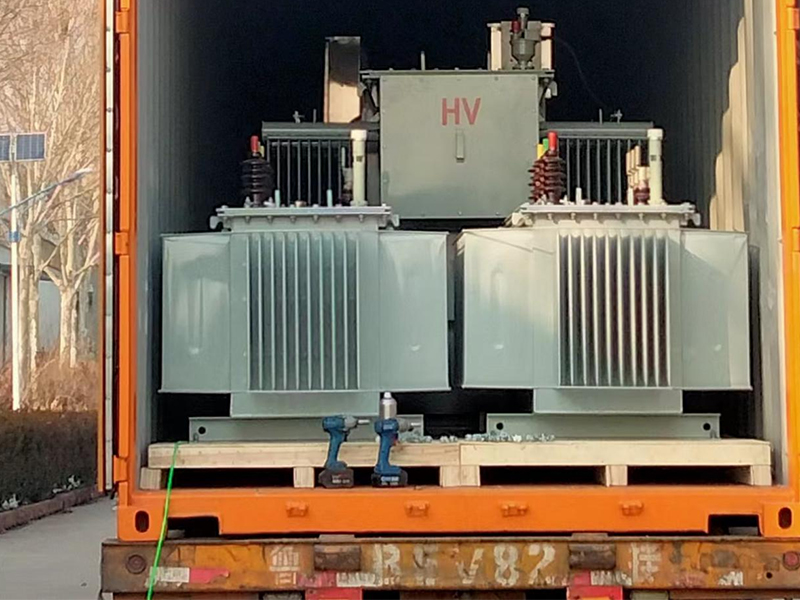

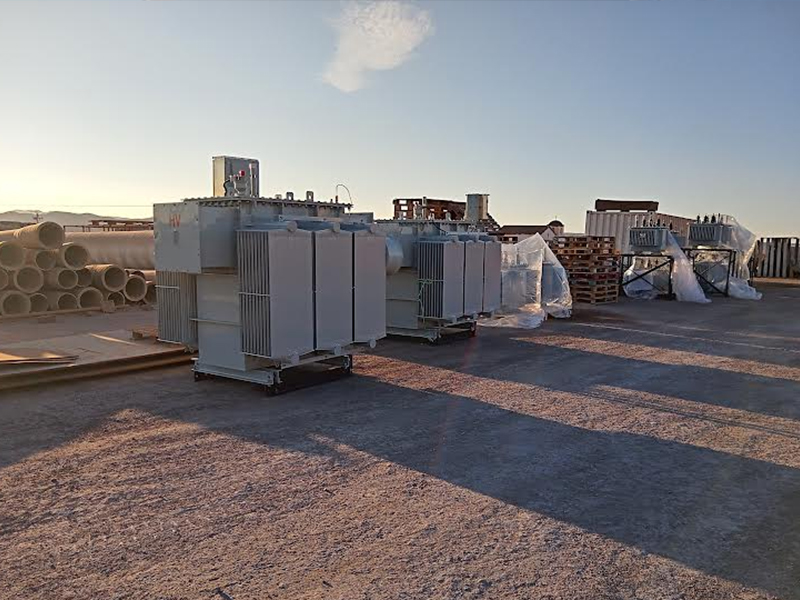

Figura 2: Fotos de la mercancía entregada y recibida por el cliente
